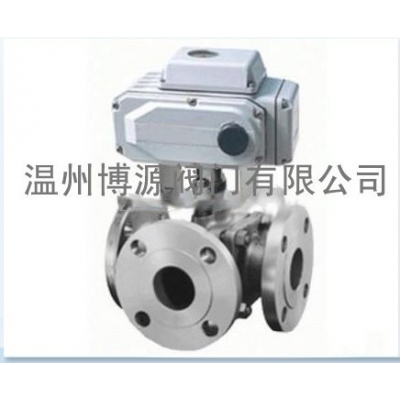

Q341F铸钢蜗轮球阀产品简介：

产品名称：

Q341F铸钢蜗轮球阀。

材质：不锈钢、铸钢、碳钢、301、304、316、316L、WCB。

驱动方式：蜗轮、手柄、电动、气动。

连接形式：法兰。

型号：Q41F,Q41Y,Q341F,Q347F,Q641F,941F

Q341F铸钢蜗轮球阀（Q41F/H/W）主要零件材料：

适用介质	型号	阀体	球体、阀杆	手柄	密封圈	垫片、填料
水、蒸汽、油品	Q41F-16C Q41F-25C Q41F-40C	A105、45	1Cr18/1Cr18Ni9Ti	不锈钢SS304	聚四氟乙烯PTFE 增强聚四氟乙烯 VUILUK PTFE 对位聚苯PPL	聚四氟乙烯PTFE 对位聚苯PPL
硝酸类	Q41F-16P Q41F-25P Q41F-40P	SS304/1Cr18Ni9Ti	SS304/1Cr18Ni9Ti
醋酸类	Q41F-16R Q41F-25R Q41F-40R	SS316/1Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

Q341F铸钢蜗轮球阀/W）主要连接尺寸：

型号	公称通径 DN	尺寸(mm)
型号	公称通径 DN	L	D	D1	D2	H	b-f	Z-Φd	Do
Q41F-16P(R)	15	130	95	65	45	60	14-2	4-14	108
	20	140	105	75	55	64	14-2	4-14	120
	25	150	115	85	65	90	16-2	4-14	165
	32	165	135	100	78	105	16-2	4-18	180
	40	180	145	110	85	150	16-3	4-18	240
	50	200	160	125	100	190	16-3	4-18	240
	65	220	180	145	120	195	18-3	4-18	320
	80	250	195	160	135	215	20-3	8-18	350
	100	280	215	180	155	250	20-3	8-18	400
	125	320	245	210	185	280	22-3	8-18	500
	150	360	280	240	210	320	24-3	8-23	600
	200	400	335	295	265	370	26-3	12-23	800
Q41F-25P(R)	40	180	145	110	85	160	16-3	4-18	240
	50	200	160	125	100	205	20-3	4-18	270
	65	220	180	145	120	215	22-3	8-18	350
	80	250	195	160	135	230	22-3	8-18	400
	100	280	230	190	160	270	24-3	8-23	500
	125	320	270	220	188	300	28-3	8-25	600
	150	360	300	250	218	340	30-3	8-25	900
	200	400	360	310	278	400	34-3	12-25	1100
Q41F-40P(R)	15	130	95	65	45	60	16-2	4-14	40
	20	140	105	75	55	65	16-2	4-14	51
	25	150	115	85	65	90	18-2	4-14	58
	32	180	135	100	78	105	18-3	4-18	66
	40	200	145	110	85	170	18-3	4-18	76
	50	220	160	125	100	230	20-3	4-18	88
	65	250	180	145	120	250	22-3	8-18	110
	80	280	195	160	135	250	22-3	8-18	121
	100	320	230	190	160	295	24-3	8-23	150
	125	400	270	220	188	330	28-3	8-25	176
	150	400	300	250	218	375	30-3	8-25	204
	200	550	375	320	282	440	38-3	12-30	260

七．

Q341F铸钢蜗轮球阀/W）作用：

1．流体阻力小，全通径的

Q341F铸钢蜗轮球阀基本没有流阻。
　　　2．结构简单、体积小、重量轻。
　　　3．紧密可靠。它有两个密封面，而且目前

Q341F铸钢蜗轮球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
　　　4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
　　　5．维修方便，

Q341F铸钢蜗轮球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
　　　6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
　　　7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
　　　8．由于

Q341F铸钢蜗轮球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

Q341F铸钢蜗轮球阀如何安装：
　　　1)、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
　　　2）、安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
　　　3)、准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
　　　4)、在安装期间，请不要用不锈钢

Q341F铸钢蜗轮球阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
　　　5)、不锈钢

Q341F铸钢蜗轮球阀应安装在管道的水平方向或垂直方向。
　　　6)、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
　　　7)、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
