【UJ41H、S、F柱塞截止阀】产品简介：
【UJ41H、S、F柱塞截止阀】结构及特点

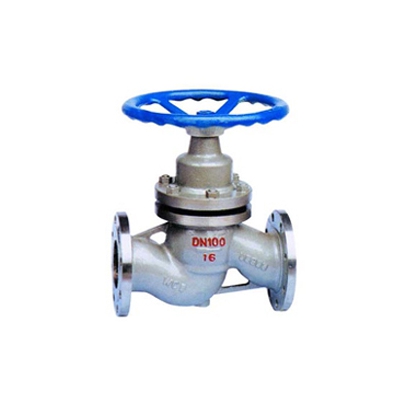

UJ41H柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。杜绝了内泄漏。由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。 UJ41H柱塞截止阀结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。
【UJ41H、S、F柱塞截止阀】的运用范
●阀门设计、制造按：GBl2235《法兰连接钢截止阀升降式止回阀》的规定。
●阀门的结构长度按：GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。
●阀门连接法兰尺寸按：HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。
●阀门检查和试验按：GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。
安装和维修
●本公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
●本阀门可在任意位置安装，介质流动方向见阀体上箭头所示。
●经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，再将中法兰螺栓均匀略加旋紧以至下渗漏即可，
●不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。
【UJ41H、S、F柱塞截止阀】主要外形连接尺寸
|
DN(mm)
尺寸（mm） |
UJ41H-16C、Y、P、R
|
|||||||||||||||
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
495
|
622
|
698
|
787
|
914
|
|
H
|
170
|
190
|
210
|
250
|
270
|
300
|
340
|
380
|
420
|
450
|
540
|
640
|
740
|
850
|
970
|
1100
|
|
W
|
100
|
100
|
120
|
140
|
160
|
180
|
200
|
240
|
270
|
310
|
340
|
400
|
520
|
640
|
760
|
900
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
335
|
405
|
460
|
520
|
580
|
|
K
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
|
D1
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
155
|
185
|
210
|
265
|
320
|
375
|
435
|
485
|
|
t
|
14
|
14
|
14
|
16
|
16
|
16
|
18
|
20
|
20
|
22
|
24
|
26
|
30
|
30
|
34
|
36
|
|
n-φ
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-23
|
12-23
|
12-25
|
12-25
|
16-25
|
16-30
|
|
重量（千克）
|
3．5
|
4．5
|
5．5
|
8
|
11．5
|
15
|
21
|
30
|
42
|
55
|
90
|
142
|
210
|
290
|
500
|
|
【UJ41H、S、F柱塞截止阀】主要外形连接尺寸
|
DN(mm)
尺寸（mm） |
UJ41H（Y）-25C、P、R
|
|||||||||||||||
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
495
|
622
|
698
|
787
|
914
|
|
H
|
170
|
190
|
200
|
230
|
260
|
280
|
300
|
370
|
400
|
420
|
510
|
590
|
710
|
830
|
950
|
1080
|
|
W
|
100
|
100
|
120
|
140
|
160
|
180
|
200
|
240
|
270
|
310
|
340
|
400
|
520
|
540
|
780
|
900
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
270
|
200
|
375
|
445
|
510
|
570
|
655
|
|
K
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
320
|
385
|
450
|
510
|
585
|
|
D1
|
39
|
50
|
57
|
65
|
75
|
87
|
109
|
120
|
148
|
175
|
203
|
259
|
312
|
363
|
421
|
473
|
|
t
|
16
|
16
|
16
|
18
|
18
|
20
|
22
|
22
|
24
|
22
|
30
|
38
|
42
|
46
|
52
|
58
|
|
n-φ
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-23
|
8-25
|
8-25
|
12-30
|
12-34
|
16-34
|
16-34
|
16-41
|
【UJ41H、S、F柱塞截止阀】主要外形连接尺寸
|
DN(mm)
尺寸（mm） |
UJ41H-40C、Y、P、R
|
|||||||||||||||
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
533
|
622
|
711
|
838
|
914
|
|
H
|
170
|
190
|
210
|
250
|
270
|
300
|
340
|
380
|
420
|
460
|
540
|
640
|
740
|
850
|
980
|
1100
|
|
W
|
100
|
100
|
120
|
140
|
160
|
180
|
200
|
240
|
280
|
310
|
340
|
400
|
520
|
640
|
760
|
900
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
270
|
300
|
360
|
425
|
485
|
550
|
610
|
|
K
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
490
|
550
|
|
D1
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
160
|
188
|
218
|
278
|
332
|
390
|
448
|
505
|
|
t
|
16
|
16
|
16
|
18
|
18
|
20
|
22
|
22
|
24
|
28
|
30
|
34
|
36
|
40
|
44
|
48
|
|
n-φ
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-23
|
8-25
|
8-25
|
12-25
|
12-30
|
16-30
|
16-34
|
16-34
|
|
重量（千克）
|
3.5
|
4.5
|
5.5
|
8
|
11.5
|
15
|
21
|
30
|
42.5
|
57
|
91
|
150
|
220
|
300
|
550
|
|
