非标止回阀的作用原理和结构说明：

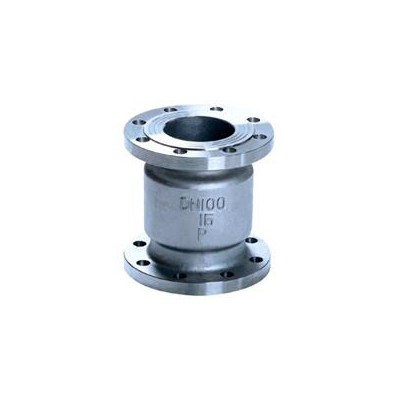

美标立式止回阀 是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接。

结构原理：本阀由阀估,阀瓣,阀盖,衬套,密封圈等组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用.

美标立式止回阀 在使用过程中，介质按图示箭头方向流动。

1，当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。

2，阀体及阀瓣的密封面采用不锈钢堆焊。

美标立式止回阀 施工及安装要求:

①　安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

②　美标立式止回阀 厂家对非标止回阀安装的建议：安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。

美标立式止回阀 零件材料说明：

美标立式止回阀 制造严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。为了更好地加强美标立式止回阀 的密封性能，我们特别采用不锈钢弹簧来进行阀瓣阻力加固，能起到更好的密封效果。

美标立式止回阀 订货须知：

一、①美标立式止回阀 产品名称与型号②美标立式止回阀 口径③美标立式止回阀 是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定温州博源阀门美标立式止回阀 型号，请按止回阀型号直接向我销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的温州博源阀门专家为您审核把关。
