非标止回阀的作用原理和结构说明:

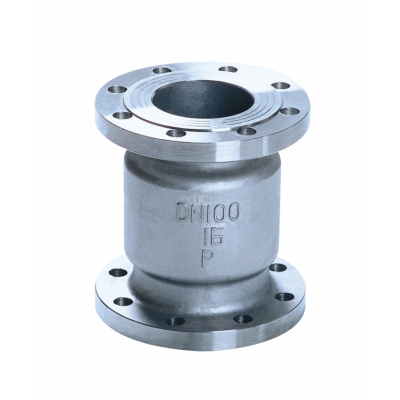

H42X衬胶止回阀 是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接。
结构原理:本阀由阀估,阀瓣,阀盖,衬套,密封圈等组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用.
H42X衬胶止回阀 在使用过程中,介质按图示箭头方向流动。
1,当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用,使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。
2,阀体及阀瓣的密封面采用不锈钢堆焊。
H42X衬胶止回阀 施工及安装要求:
① 安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。
② H42X衬胶止回阀 厂家对非标止回阀安装的建议:安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。
H42X衬胶止回阀 零件材料说明:
零件名称 |
阀体、阀盖、阀瓣 |
密封面 |
摇杆 |
销轴 |
垫片 |
零件材料 |
碳钢 |
堆焊硬质合金 |
碳钢 |
铬不锈钢 |
柔性石墨+304 |
H42X衬胶止回阀 制造严格按 GB12235 标准设计制造,阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠 . 密封性能优良。为了更好地加强H42X衬胶止回阀 的密封性能,我们特别采用不锈钢弹簧来进行阀瓣阻力加固,能起到更好的密封效果。
H42X衬胶止回阀 订货须知:
一、①H42X衬胶止回阀 产品名称与型号②H42X衬胶止回阀 口径③H42X衬胶止回阀 是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定温州博源阀门H42X衬胶止回阀 型号,请按止回阀型号直接向我销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的温州博源阀门专家为您审核把关。
