【D71X,D71J,D71J/FS(全衬)】 对夹衬胶蝶阀产品简介：
蝶阀是用阀杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起切断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。另外，蝶阀还有体裁积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30~50%，蝶板旋转90度即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因些启闭力矩较小。
【D71X,D71J,D71J/FS(全衬)】]的详细资料：

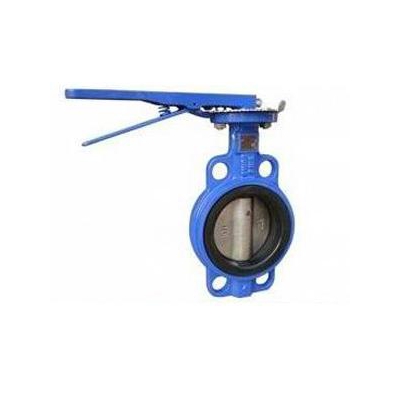

产品名称：全衬对夹衬胶蝶阀
产品特点：设计与制造：GB12238 结构长度：GB12221（20系列） 法兰连接尺寸：GB4216 D71X半衬衬胶蝶阀
部件列表：1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．阀杆 6．阀盖 7、手轮
【D71X,D71J,D71J/FS(全衬)】用途：
|
密封圈材料代号 |
适用温度 |
适用介质 |
|
NR |
≤85℃ |
水、空气、酸碱类 |
|
CR |
≤85℃ |
水、煤气、酸碱类 |
|
NBR |
≤100℃ |
水、油品 |
|
EPDM |
≤120℃ |
水、蒸汽、一般酸碱类 |
|
FKM |
≤150℃ |
水、蒸汽、强酸碱类 |
【D71X,D71J,D71J/FS(全衬)】材料：
|
阀体 |
铸铁、球墨铸铁、碳钢、不锈钢 |
|
蝶板 |
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
|
阀杆 |
碳钢镀镍磷、不锈钢 |
|
阀座密封圈 |
天然胶NR、氯丁胶CR、胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
|
手柄 |
铝合金、碳钢 |
【D71X,D71J,D71J/FS(全衬)】压力等级：PN（MPa） 1.0 1.6
