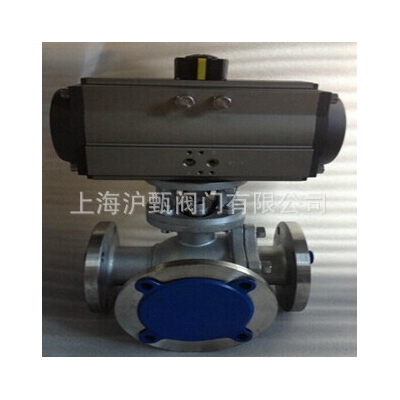

三通气动球阀可分为L型和T型。L型三通球阀用于介质流向的切换，能使相互垂直的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
工作原理：
三通气动球阀的球体分L型和T型，气动执行器带动球体经90度的旋转动作来达到换向的控制目的，或经180度的旋转动作来达到换向与分流合流的控制目的。执行器与阀体的直接连接减少了发生故障的机率。螺纹的连接适用与小管路，更加经济实惠。
产品特点：
1.三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰连接少，可靠性高，设计实现了轻量化。
2.三通球芯分T型和L型，使用寿命长，流通能力大，阻力小。
3.球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
气动三通球阀技术参数和性能：http://www.shhzfm.cn
| GTD/ATD气动执行机构技术参数 | 阀 体 参 数 | ||
| 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN15～200mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 不锈钢 |
| 单作用：7N·M～2668N·M | 阀体材质 | 球墨铸铁、碳钢、304/316/316L不锈钢 | |
| 工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 球体材质 | 304/316/316L不锈钢 |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | PTFE、PPL、金属密封 | |
| 动作范围 | 0～90°±5° | 温 度 | PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
| 接口螺纹 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
| GTD110～GTD350/ATD100～200 G1/4″ | |||
| 阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特 点 | 连线简单、流向切换、阻力小、动作稳定 |
三、气动三通球阀外形尺寸：http://www.shhzfm.cn
| 公称通径DN | L | L1 | H | D | D1 | 执行器型号 |
| 压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 仅供参考 |
| 15 | 150 | 140 | 182 | 95 | 65 | GTD-52 |
| 20 | 160 | 140 | 186 | 105 | 75 | GTD-63 |
| 25 | 180 | 158 | 208 | 115 | 86 | GTD-63 |
| 32 | 200 | 158 | 212 | 136 | 100 | GTD-70 |
| 40 | 220 | 210 | 269 | 146 | 110 | GTD-70 |
| 50 | 240 | 248 | 295 | 160 | 125 | GTD-83 |
| 65 | 260 | 248 | 306 | 180 | 145 | GTD-90 |
| 80 | 280 | 268 | 329 | 195 | 160 | GTD-110 |
| 100 | 320 | 345 | 384 | 215/230 | 180/190 | GTD-127 |
| 125 | 380 | 410 | 420 | 245/270 | 210/220 | GTD-160 |
| 150 | 440 | 438 | 440 | 280/300 | 240/250 | GTD-190 |
| 200 | 550 | 487 | 506 | 335/360 | 295/310 | GTD-210 |
