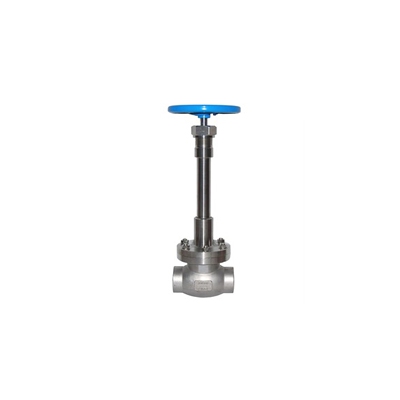

【DJ61F低温截止阀产品规范】
|
公称通径 |
DN10mm～150mm |
|
公称压力 |
PN4.0MPa |
|
适用介质 |
液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等 |
|
适用温度 |
-196℃～+80℃ |
【DJ61F低温截止阀主要零件材料】
|
阀体 |
ZG0Cr18Ni9 |
|
阀盖、阀瓣 |
0Cr18Ni9/H62 |
|
阀杆 |
0Cr18Ni9 |
|
填料、密封圈 |
PTFE |
【DJ61F低温截止阀主要外形尺寸】
|
公称通径 DN(mm) |
DJ61F-40P 低温截止阀 |
重量 (kg) |
||||||
|
尺 寸(mm) |
||||||||
|
A |
H开 |
H关 |
L |
D1 |
D2 |
D |
||
|
10 |
70 |
258 |
250 |
8 |
10 |
14.5 |
65 |
1.36 |
|
15 |
70 |
258 |
250 |
8 |
15 |
18.5 |
65 |
1.58 |
|
20 |
90 |
322 |
310 |
8 |
20 |
25.5 |
100 |
2.22 |
|
25 |
90 |
322 |
310 |
8 |
25 |
32.5 |
100 |
2.38 |
|
32 |
100 |
390 |
370 |
10 |
32 |
38.5 |
120 |
4.68 |
|
40 |
100 |
390 |
370 |
10 |
40 |
48.5 |
120 |
4.8 |
|
50 |
140 |
483 |
460 |
10 |
50 |
57.5 |
160 |
9.92 |
|
65 |
170 |
483 |
460 |
10 |
65 |
76.5 |
160 |
12.89 |
|
80 |
200 |
528 |
490 |
15 |
80 |
89.5 |
200 |
22.51 |
|
100 |
220 |
540 |
500 |
15 |
100 |
108.5 |
240 |
29.65 |
|
150 |
300 |
640 |
580 |
20 |
150 |
159.5 |
300 |
53.88 |
