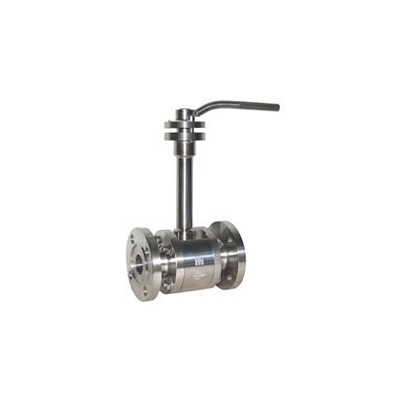

【DQ41F低温球阀产品规范】
|
公称通径 |
DN15-200mm |
|
公称压力 |
PN4.0MPa |
|
适用介质 |
液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等 |
|
适用温度 |
-196℃～+80℃ |
【DQ41F低温球阀主要零件材料】
|
阀体 |
0Cr18Ni9 |
|
球体 |
0Cr18Ni9 |
|
阀杆 |
0Cr18Ni9 |
|
填料、密封圈 |
PTFE |
【DQ41F低温球阀主要外形尺寸】
|
公称通径 DN(mm) |
DQ41F-40P 低温球阀 |
||||||||
|
尺 寸(mm) |
|||||||||
|
L |
H |
D |
D1 |
D2 |
D6 |
Z-d |
b |
D0 |
|
|
15 |
130 |
180 |
95 |
65 |
45 |
40 |
4-14 |
16 |
140 |
|
20 |
150 |
220 |
105 |
75 |
55 |
51 |
4-14 |
16 |
160 |
|
25 |
160 |
230 |
115 |
85 |
65 |
58 |
4-14 |
16 |
180 |
|
32 |
180 |
310 |
135 |
100 |
78 |
66 |
4-18 |
18 |
200 |
|
40 |
200 |
320 |
145 |
110 |
85 |
76 |
4-18 |
18 |
200 |
|
50 |
230 |
400 |
160 |
125 |
100 |
88 |
4-18 |
20 |
250 |
|
65 |
290 |
420 |
180 |
145 |
120 |
110 |
8-18 |
22 |
320 |
|
80 |
310 |
500 |
195 |
160 |
135 |
121 |
8-18 |
22 |
320 |
|
100 |
350 |
520 |
230 |
190 |
160 |
150 |
8-23 |
24 |
360 |
|
125 |
400 |
600 |
270 |
220 |
188 |
176 |
8-25 |
28 |
500 |
|
150 |
480 |
620 |
300 |
250 |
218 |
204 |
8-25 |
30 |
700 |
|
200 |
600 |
720 |
375 |
320 |
282 |
260 |
12-30 |
38 |
900 |
