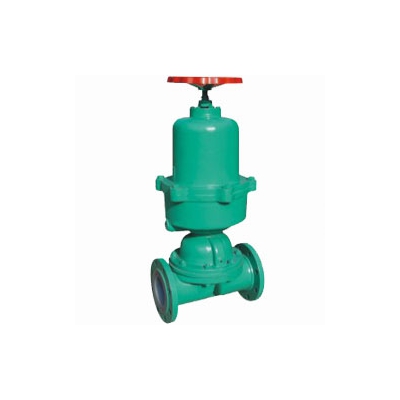

【G6B41Fs常闭式气动衬氟隔膜阀】产品特点：G6B41J-10型 常闭气动 G6B41W-6型 G6B41J-4型
G6B41FS-6型设计与制造按：GB12239 结构长度按：GB12221 法兰连接尺寸按：GB 4216.4
试验与检验按：GB/T 13927 常闭式气动衬胶隔膜阀
【G6B41Fs常闭式气动衬氟隔膜阀】结构特点
1.复合隔膜将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。
2.做为执行元件的膜片由于频繁的启闭易产生疲劳断裂，应视工况、介质特性进行定期更换。
3.利用FEP(Teflon)氟塑料与合成橡胶复合而成的隔膜和带有Feflon氟塑料衬里层的阀门可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。
4.氟塑料的防腐性能及推荐使用温度见“阀门及管路附件用氟塑料衬里性能表”。
【G6B41Fs常闭式气动衬氟隔膜阀】各种型号
|
手 动 |
G41F3(堰式) |
气 动 |
G641F3 |
|
G41F46(堰式) |
G641F46 |
||
|
G45F3(堰式) |
G6B41F3 |
||
|
G45F46(堰式) |
G6B41F46 |
||
|
电 动 |
G9B41F3(防爆型) |
电 动 |
G941F3 |
|
G9B41F46(防爆型) |
G941F46 |
【G6B41Fs常闭式气动衬氟隔膜阀】零部件材料
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈钢 |
超低碳不锈钢 |
||
|
NO |
Name |
Z |
C |
P |
R |
PL |
RL |
|
1 |
阀体、阀盖、阀瓣 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
阀杆 |
35 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12M02Ti |
00Cr18Ni10 |
00Cr17Ni14M02 |
|
3 |
衬里层 |
FEP(F46) PFA PCTFE(F3) |
|||||
|
4 |
隔膜 |
FEP(F46)/CR(氟丁橡胶) PFA(可溶性聚四氟乙烯)/FPDM(乙丙橡胶) |
|||||
|
5 |
阀杆螺母 |
ZCuAl10Fe3 ZCuAl10Fe3 |
|||||
|
6 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni9Ti |
1Cr17Ni9Ti |
|
7 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
8 |
手轮 |
HT200 |
HT200 |
WCC |
WCC |
WCC |
WCC |
