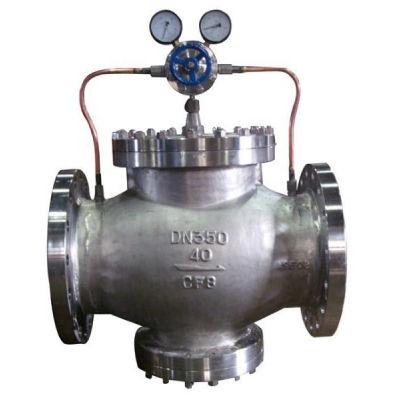

气体减压阀主要用于气体管路,如空气减压阀、氮气减压阀、氧气减压阀、氢气减压阀、液化气减压阀、天然气减压阀等气体。 气体减压阀由主阀和导阀两部分组成,主阀体下部有下盖、主阀弹簧、主阀瓣,主阀瓣由主阀弹簧支撑,使主阀处于密封状态。主阀体上部有活塞、缸套等;当活塞受介质压力后,靠缸套导向推动主阀瓣,使阀门开启;导阀体内有导阀弹簧、导阀瓣,膜片等,导阀弹簧支撑导阀瓣,使导阀处于密封状态;导阀上盖内有调节弹簧、调节螺栓,便于调节所需的工作压力。
气体减压阀主要技术参数和性能指标:
公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
壳体试验压力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
密封试验压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
最高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
出口压力范围(Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|||||
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|||||
最小压差(Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
渗漏量 |
X/F(聚四氟乙稀/橡胶):O Y(硬密封):GB12245-1989 |
*:壳体试验不包括膜片、顶盖
气体减压阀主要零件材料:
零件名称 |
零件材料 |
阀体 阀盖 底盖 |
WCB/FCB* |
阀座 阀盘 |
2Cr13/304* |
缸套 |
2Cr13/25(镀硬铬)/304* |
活塞 |
2Cr13/铜合金/铜合金* |
活塞环 |
合金铸铁/对位聚苯* |
导阀座 导阀杆 |
2Cr13/304* |
膜片 |
1Cr18Ni9Ti |
主阀 导阀弹簧 |
50CrVA |
调节弹簧 |
60Si2Mn |
密封垫(X/F型号) |
橡胶/聚四氟乙稀 |
导阀体 导阀盖 |
25/304* |
*:用于氧气介质时的材料
气体减压阀流量系数(Cv):
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
