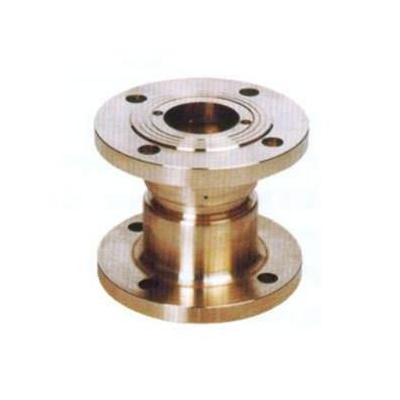

YB43X固定比例式减压阀工作原理:
在进口压力P1的作用下,浮动活塞被推开,介质通过。由于活塞两端截面积不同而造成的压力差改变了阀后的压力,也就是在管路有压力的情况下,活塞两端的面积比构成了阀前与阀后的压力比。无论阀前压力如何变化,阀后静压及动压按比例可减至相应的压力值。
YB43X固定比例式减压阀优点:
● 运用液压原理控制调节,结构简单
● 减压比例准确, 大流量通行
● 既减动压, 也减静压
● 运行平稳无噪音、无震动、消减水锤、保护管网
● 适用于任意角度安装
● 重量轻、体积小、安装维修方便
YB43X固定比例式减压阀主要外形连接尺寸(法兰连接尺寸按JB/T 79-94) 单位mm
公称通径 |
A |
D3 |
25 |
232 |
115/125 |
32 |
246 |
140/150 |
40 |
256 |
150/155 |
50 |
270 |
165/175 |
65 |
306 |
185/200 |
80 |
320 |
210/230 |
100 |
340 |
240/265 |
125 |
400 |
275/300 |
150 |
429 |
310/350 |
200 |
358 |
355/400 |
