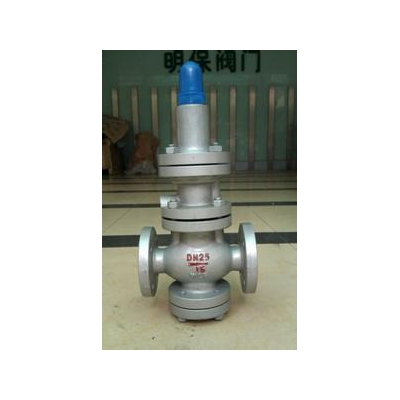

Y43H先导活塞式减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。 主产品主要用于蒸汽管路,起减压稳压作用。
Y43H蒸气减压阀主要技术参数和性能指标: |
公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
壳体试验压力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
密封试验压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
最高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
出口压力范围(Mpa) |
0.04-1.0 |
0.05-1.6 |
0.08-2.5 |
0.2-3.5 |
0.5-3.5 |
0.5-4.5 |
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|||||
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|||||
最小压差(Mpa) |
0.07 |
0.1 |
0.15 |
0.4 |
0.5 |
0.8 |
渗漏量 |
GB12245-1989 |
*:壳体试验不包括膜片、顶盖 Y43H蒸气减压阀主要零件材料: |
零件名称 |
零件材料 |
阀体 阀盖 底盖 |
WCB |
阀座 阀瓣 |
2Cr13 |
缸套 活塞 |
铝铁青铜 |
膜片 |
1Cr18Ni9 |
活塞环 |
合金铸铁/对位聚苯 |
导阀座 导阀杆 |
2Cr13 |
主阀弹簧 |
50CrVA |
导阀主弹簧 |
50CrVA |
调节弹簧 |
60Si2Mn |
Y43H蒸气减压阀流量系数(Cv): |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
