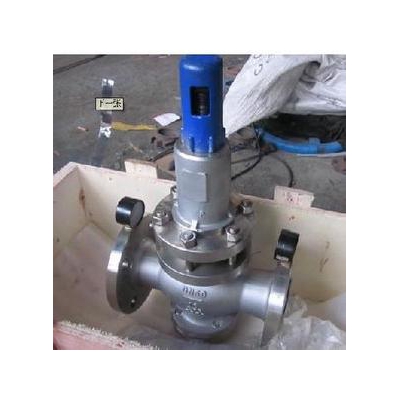

Y42X型弹簧活塞式减压阀适用于工作温度0~90C的水、空气和非腐蚀液体管路上。在高层建筑的冷热水供水和消防供水系统中，可取代常规分区水管，简化和节省系统的设备，降低工程造价。
Y42X不锈钢减压阀主要技术参数和性能指标:
|
公称压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
壳体试验压力(Mpa)* |
1.5 |
2.4 |
3.75 |
|
密封试验压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
最高进口压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
出口压力范围(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
|
压力特性偏差(Mpa)△P2P |
GB12244-1989 |
||
|
流量特性偏差(Mpa)P2G |
GB12244-1989 |
||
|
渗漏量 |
0 |
||
|
工作温度 |
0℃-80℃ |
||
壳体试验不包括膜片、阀盖
Y42X不锈钢减压阀主要零件材料:
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 |
2Cr13 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
缸套 |
2Cr13/25(镀硬铬) |
|
活塞 |
2Cr13 |
|
O型圈 |
丁腈橡胶 |
|
密封圈 |
丁腈橡胶 |
|
膜片 |
夹织物丁腈橡胶 |
|
调节弹簧 |
60Si2Mn |
流量系数(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
||||
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
||||
|
公称通径DN |
外 形 尺 寸 |
||||||||||||||||||||
|
L |
H |
Hl |
|||||||||||||||||||
|
15 |
160 |
225 |
90 |
||||||||||||||||||
|
20 |
160 |
265 |
98 |
||||||||||||||||||
|
25 |
180 |
265 |
110 |
||||||||||||||||||
|
32 |
200 |
265 |
110 |
||||||||||||||||||
|
40 |
220 |
320 |
125 |
||||||||||||||||||
|
50 |
250 |
320 |
125 |
||||||||||||||||||
|
65 |
280 |
325 |
130 |
||||||||||||||||||
|
80 |
310 |
385 |
160 |
||||||||||||||||||
|
100 |
350 |
385 |
170 |
||||||||||||||||||
|
125 |
400 |
430 |
200 |
||||||||||||||||||
|
150 |
450 |
430 |
210 |
||||||||||||||||||
|
200 |
500 |
560 |
240 |
||||||||||||||||||
|
250 |
650 |
690 |
290 |
||||||||||||||||||
|
300 |
800 |
800 |
335 |
||||||||||||||||||
|
350 |
850 |
880 |
375 |
||||||||||||||||||
|
400 |
900 |
980 |
405 |
||||||||||||||||||
|
450 |
900 |
1100 |
455 |
||||||||||||||||||
|
500 |
950 |
1130 |
465 |
||||||||||||||||||
