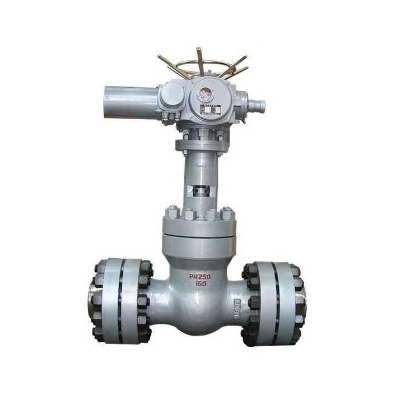

【电动高压闸阀】产品简介：
【电动高压闸阀】主要特点及用途
1、电动高压闸阀结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2、高压电站闸阀密封面采用不锈钢和硬质合金，使用寿命长。
3、电动高压闸阀采用柔性石墨填料、密封可靠、操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板闸阀、刚性楔式单闸板闸阀和双闸板闸阀。
5、高压电站闸阀广泛适用于石油化工、火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
【电动高压闸阀】设计与制造标准
|
设计与制造 |
GB/T12234 |
|
法兰尺寸 |
JB/T79GB/T9113 |
|
结构长度 |
GB/T12221 |
|
检验与试验 |
GB/T13927JB/T9092 |
【电动高压闸阀】适用范围
|
壳体材料 |
适用介质 |
适用温度 (℃) |
|
碳素钢 (C型) |
水、蒸汽、油品 |
≤425 |
|
铬镍钛钢 (P型) |
硝酸类 |
≤200 |
|
铬镍钼钛钢 (R型) |
醋酸类 |
≤200 |
|
铬钼钢 (1型) |
水、蒸汽、油品 |
≤550 |
【电动高压闸阀】主要性能规范
|
公称压力 |
试验压力 (MPa) |
|||
|
壳体 |
密封 (液) |
密封 (气) |
上密封 |
|
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
2.8 |
|
|
4.0 |
6.O |
4.4 |
4.4 |
|
|
6.4 |
9.6 |
7.0 |
7.0 |
|
|
10.0 |
15.O |
11.0 |
11.0 |
|
|
16 |
24.0 |
18.0 |
18.0 |
|
【电动高压闸阀】主要零件材料
|
阀体、阀盖 |
闸板、阀座 |
阀杆 |
阀杆螺母 |
填料 |
手轮 |
|
碳素钢 |
优质碳钢 +硬质合金或不锈钢 |
铬不锈钢 |
铝青铜 |
石墨石棉盘根 |
可锻铸铁 |
|
铬镍钛钢 |
不锈钢、不锈钢 +硬质合金 |
铬镍钛不锈钢 |
浸聚四氟乙烯 |
||
|
铬镍铜钛钢 |
不锈钢、不锈钢 +硬质合金 |
铬镍钛不锈钢 |
石棉盘根 |
||
|
铬钼钢 |
合金钢 +硬质合金 |
铬钼铝钢 |
柔性石墨 |
