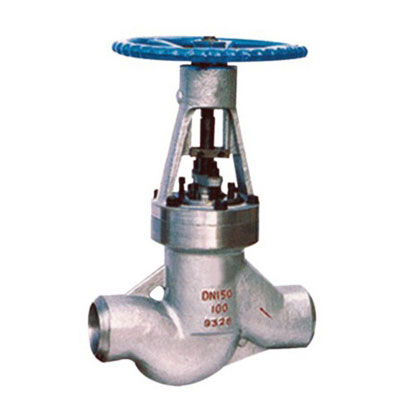

【铬钼钒钢高压电站截止阀】产品简介：
连接方式：对焊
压力：P54 170 高温540度，压力达到170公斤
材质：铬钼钒钢，12CrMo1V
【铬钼钒钢高压电站截止阀】的特点
1)铬钼钒钢高压电站截止阀结构比铬钼钒钢高压电站闸阀简单，制造与维修都较方便。
(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
(3)启闭时，阀瓣行程小，因而截止阀高度比电站闸阀小，但结构长度比闸阀长。
(4)铬钼钒钢高压电站截止阀启闭力矩大、启闭较费力，启闭时间校长。
(5)流体阻力大，因铬钼钒钢高压电站截止阀阀体内介质通道较曲折，流体阻力大，动力消耗大。
【铬钼钒钢高压电站截止阀】主要性能规范：
|
产 品 型 号 |
公称压力PN(MPa) |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
|||
|
壳体强度 |
密封 |
P54 |
P55 |
P57 |
||||
|
J61H/Y-100 |
10 |
15 |
11 |
/ |
/ |
/ |
≤450 |
水、蒸气油品 |
|
J61H/Y-200 |
20 |
30 |
22 |
/ |
/ |
/ |
||
|
J61H/Y-250 |
25 |
38 |
28 |
/ |
/ |
/ |
||
|
J61H/Y-320 |
32 |
48 |
36 |
/ |
/ |
/ |
||
|
J61Y-P54/100V |
/ |
30 |
22 |
10 |
/ |
/ |
≤540 |
蒸气 |
|
J61Y-P54/140V |
/ |
38 |
28 |
14 |
/ |
/ |
||
|
J61Y-P54/170V |
/ |
48 |
36 |
17 |
/ |
/ |
||
|
J61Y-P55/100V |
/ |
38 |
28 |
/ |
10 |
/ |
≤555 |
|
|
J61Y-P55/140V |
/ |
48 |
36 |
/ |
14 |
/ |
||
|
J61Y-P55/170V |
/ |
53 |
39 |
/ |
17 |
/ |
||
|
J61Y-P57/100V |
/ |
48 |
36 |
/ |
/ |
10 |
≤570 |
|
|
J61Y-P57/140V |
/ |
55 |
40 |
/ |
/ |
14 |
||
|
J61Y-P57/170V |
/ |
60 |
44 |
/ |
/ |
17 |
||
【铬钼钒钢高压电站截止阀】主要外形尺寸：
|
公称通径DN |
主要外形尺寸和连接尺寸(mm) |
重量(kg) |
||||||
|
L |
D1 |
D2 |
D3 |
α |
H |
Do |
||
|
J61Y-100、200、250、320、 J61Y-P54/100V、P54/140V、P54/170V |
||||||||
|
10 |
120 |
12 |
25 |
/ |
37.5 |
185 |
140 |
2.8 |
|
15 |
150 |
17 |
36 |
/ |
37.5 |
247 |
200 |
7.5 |
|
20 |
135 170 |
22 |
42 |
/ |
37.5 |
248 |
200 |
9 |
|
25 |
135 170 |
26 |
42 |
/ |
37.5 |
248 |
240 |
9.5 |
|
32 |
170 180 |
31 |
44 |
/ |
37.5 |
248.5 |
280 |
15 |
|
40 |
230 |
38 |
60 |
/ |
37.5 |
440 |
280 |
23 |
|
50(1) |
250 |
50 |
82 |
/ |
32 |
450 |
320 |
60 |
|
50(2) |
320 350 |
50 |
82 |
/ |
32 |
450 |
320 |
64 |
|
65 |
370 260 |
69 |
100 |
110 |
32 |
669 |
400 |
74 |
|
80 |
400 430 470 |
84 |
108 |
130 |
32 |
669 |
450 |
112.5 |
|
100 |
455 560 |
107 |
144 |
165 |
32 |
755 |
500 |
178.5 |
|
注：DN50为两种结构 |
||||||||
