【水封闸阀】产品简介：

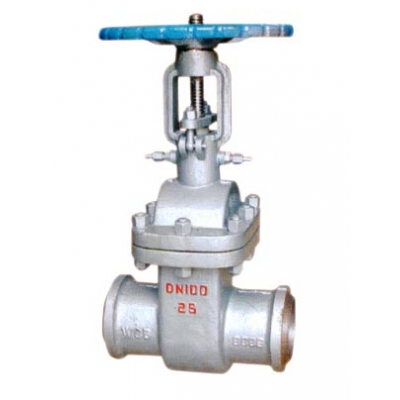

Z64H-25-100水封闸阀
|
|
|
产品型号：Z64H-25 水封阀
产品材质：铸钢等
【水封闸阀】结构特点及用途：
1 、本厂品的阀盖填料室具有水密封结构，当接口通入压力0.6-1MPa 的水时，可使系统与大气隔离，保证系统具有良好的气密性。
2 、Z 型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。
3 、产品结构简单、紧凑合理、检修方便，使用寿命长
4 、在管路上坐启闭装置用，必须处于全开或半开状态，不得用于调节流量。
5 、阀门连接形式分法兰、焊接两种，驱动方式为手动、电动两种。
6 、水封阀门适用于公称压力 ≦10.0MPa ，工作温度 ≦ 425℃ ，工作介质为水、蒸汽、 油田和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
【水封闸阀】主要零件材料:
|
产品类型 |
零件名称 |
||||||
|
阀体、阀盖、 |
支架 |
阀杆 |
闸板、阀瓣密封面 |
阀座密封面 |
铝青铜 |
柔性石墨 |
|
|
碳钢型(C) |
WCB |
WCB |
1Cr13或2Cr13 |
Cr13型不锈钢或硬质合金 |
不锈钢 |
铝青铜 |
柔性石墨 |
|
合金钢(I) |
WC6 |
20Cr1Mo1VA |
钴基合金 |
硬质合金 |
铝青铜 |
柔性石墨 |
|
1、试验压力：
|
试验压力 |
公称压力PN(MPa) |
|||||
|
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
|
壳体强度试验 |
1.5 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
上密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
气密封试验 |
0.5～0.7 |
|||||
2、【水封闸阀】使用范围：
|
产品类别 |
适用温度() |
适用介质 |
|
碳钢型(C) |
≤425 |
水、蒸汽、油品、非腐蚀性气体 |
|
|
|
