﹥ 公称通经：DN15-DN500
﹥ 压力范围：1.0MPa-4.0MPa
﹥ 介质温度：-20℃-350℃
﹥ 阀体材料：WCB、304、316[1]

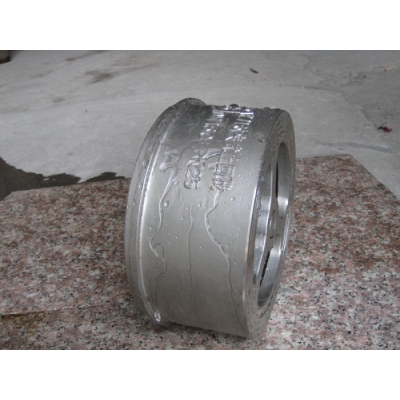

H76型止回阀创新的双阀瓣结构采用两个弹簧负载阀瓣（半阀瓣），悬挂在中心垂直的铰链销钉上。当流体开始流动时，阀瓣在作用于密封表面中心的合力（F）作用下开启。起着反作用的弹簧支撑力（Fs）的作用点位于阀瓣面中心外的位置，使得阀瓣根部首先开启。从而有效避免了旧型常规阀门在阀瓣开启时所出现的密封表面摩擦现象。当流速减缓，扭转弹簧自动反作用，使得阀瓣关闭，向阀体阀座靠近，减少了关闭的行程距离和时间。当流体倒流时，阀瓣逐渐靠近阀体阀座，阀门的动态反应随之大大加速。这就戏剧性地减小了水锤现象的影响，从而实现无撞击性能。 在关闭时，弹簧力作用点的作用使得阀瓣顶端首先关闭。这就防止了阀瓣根部的出现咬磨现象，使的阀门能够保持更长时间的密封的整体性。
H76对夹蝶式止回阀主要零件材料
|
名称 |
材料 |
|
阀体 |
铸铁、铸钢、不锈钢、铬镍钼钛钢 |
|
阀板 |
铸铁、铸钢、不锈钢、铬镍钼钛钢 |
|
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
|
密封圈 |
橡胶、不锈钢、合金钢 |
|
弹簧 |
60Si2Mn、3Cr13、17-7PH、INCONEL |
H76对夹蝶式止回阀 主要技术参数
|
公称通径 |
DN(mm) |
50~1200 |
|||
|
公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力Ps(MPa) |
强度试验 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
适用介质 |
水、蒸汽、油品、污水、酸碱类 |
||||
|
适用温度 |
橡胶密封面（X）-20℃~120℃ |
||||
