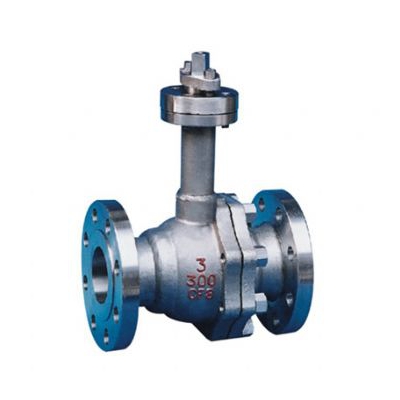

DQ41H低温固定球阀阀体、阀盖采用：LCB(-46℃)、LC3(-101℃)、CF8（304）(-196℃).
型号：DQ41H,DQ41Y,DQ41F
口径：15mm~400mm
压力：1.0-4.0
温度：-196~180℃
材料：碳钢(WCB),LCB,CF8(304),不锈钢
设计标准：JB,GB,ANSL,BS,API,ISO,DIN,NF
DQ41H低温固定球阀特点：
1、采用了在阀芯上开设减压孔的构造。
2、垫片是使用了含有具有稳定密封性的陶瓷填充材料。
3、阀体轻、尺寸小。为了减少阀体的热损失，特别是为了保证阀门超低温下的使用，特意设计成重量轻、尺寸小的阀体。
4、长轴阀有低温流体流经的阀，采用长阀杆形式，可以避开外部热的作用使压盖保持常温，以防止盖密封件的性能降低。此长度是通过计算、试验而得出的最佳长度。
DQ41H低温固定球阀连接尺寸参数 1.6Mpa 单位:mm
|
产品型号 |
公称通径 |
PN1.6MPa |
WT |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
|||
|
★DQ41F-16C ★DQ641F-16C ★DQ9B41F-16C |
15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
178 |
140 |
3 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-Φ14 |
184 |
160 |
4 |
|
|
25 |
150 |
115 |
85 |
65 |
14 |
4-Φ14 |
195 |
180 |
5 |
|
|
32 |
165 |
135 |
100 |
78 |
16 |
4-Φ18 |
280 |
250 |
9 |
|
|
40 |
180 |
145 |
110 |
85 |
16 |
4-Φ18 |
280 |
300 |
11 |
|
|
50 |
203 |
160 |
125 |
100 |
16 |
4-Φ18 |
300 |
350 |
15 |
|
|
65 |
222 |
180 |
145 |
120 |
18 |
4-Φ18 |
330 |
350 |
19 |
|
|
80 |
241 |
195 |
160 |
135 |
20 |
8-Φ18 |
360 |
400 |
27 |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-Φ18 |
400 |
500 |
38 |
|
|
125 |
356 |
245 |
210 |
185 |
22 |
8-Φ18 |
430 |
600 |
58 |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-Φ23 |
500 |
800 |
81 |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-Φ23 |
680 |
800 |
95 |
|
|
250 |
533 |
405 |
355 |
320 |
30 |
12-Φ25 |
790 |
1300 |
140 |
|
DQ41H低温固定球阀连接尺寸参数 2.5Mpa 单位:mm
|
产品型号 |
公称通径 |
PN2.5MPa |
WT |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
|||
|
★DQ41F-25 ★DQ641F-25 ★DQ9B41F-25 |
15 |
140 |
95 |
65 |
45 |
16 |
4-Φ14 |
178 |
140 |
3 |
|
20 |
152 |
105 |
75 |
55 |
16 |
4-Φ14 |
184 |
160 |
4 |
|
|
25 |
165 |
115 |
85 |
65 |
16 |
4-Φ14 |
195 |
180 |
6 |
|
|
32 |
178 |
135 |
100 |
78 |
18 |
4-Φ18 |
280 |
250 |
10 |
|
|
40 |
190 |
145 |
110 |
85 |
18 |
4-Φ18 |
280 |
300 |
14 |
|
|
50 |
216 |
160 |
125 |
100 |
20 |
4-Φ18 |
300 |
350 |
20 |
|
|
65 |
241 |
180 |
145 |
120 |
22 |
8-Φ18 |
330 |
350 |
25 |
|
|
80 |
283 |
195 |
160 |
135 |
22 |
8-Φ18 |
360 |
400 |
30 |
|
|
100 |
305 |
230 |
190 |
160 |
24 |
8-Φ23 |
400 |
500 |
40 |
|
|
125 |
381 |
270 |
220 |
188 |
28 |
8-Φ25 |
430 |
600 |
65 |
|
|
150 |
403 |
300 |
250 |
218 |
30 |
8-Φ25 |
500 |
800 |
85 |
|
|
200 |
502 |
360 |
310 |
278 |
34 |
12-Φ25 |
680 |
800 |
100 |
|
|
250 |
568 |
425 |
370 |
332 |
36 |
12-Φ30 |
790 |
1300 |
165 |
|
