规格型号

A
（mm）

L
（mm）

重量
（Kg）

进出口尺寸

d
(mm)

最大流量
（T/h）

电机
（Kw/r/min）

mm

in

SD-2PZ

410

340

50

50

2

25

19

0.21/1400

SD -2.5PZ

410

340

50

65

2.5

25

28

0.21/1400

SD -3PZ

500

400

60

80

3

25

50

0.21/1400

SD -4PZ

580

470

70

100

4

40

80

0.21/1400

SD -5PZ

640

530

80

125

5

40

125

0.21/1400

SD -6PZ

730

610

100

150

6

50

180

0.21/1400

SD -8PZ

900

750

150

200

8

50

320

0.21/1400

SD -10PZ

1000

900

180

250

10

50

490

0.21/1400

SD -12PZ

1200

1100

200

300

12

65

710

0.21/1400

SD -14PZ

1350

1250

266

350

14

65

970

0.21/1400

SD -16PZ

1500

1350

350

400

16

65

1260

0.21/1400

SD -18PZ

1700

1500

445

450

18

100

1590

0.21/1400

SD -20PZ

1850

1650

500

500

20

100

1970

0.21/1400

SD -24PZ

2050

1800

620

600

24

150

2850

0.21/1400

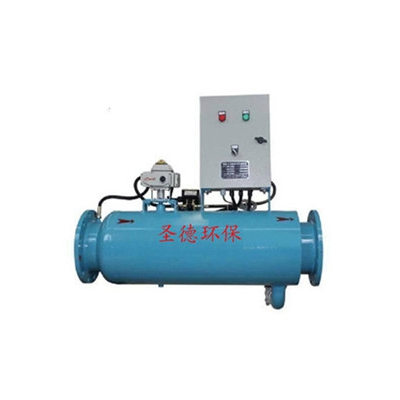

结构与工作原理
     全自动反冲式过滤器主要有优质碳钢筒体，特殊结构的不锈钢契形滤网，蝶阀及排污装置所组成。当过滤器工作时，蝶阀处于开启状态，水流由入口进入过滤器，经过滤网过滤到出口。当过滤器需要排污时，关闭蝶阀，打开排污阀，水流经滤网前半段过滤，部分水流有出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网的作用。整个冲洗过程系统可正常工作，无需停机。
 应用领域
1.生活用水、生产工艺给水过滤。
2.超滤、反渗透、软化、离子交换等预处理。
3.海珍品育苗用海水净化，工厂化海水及淡水养殖用水过滤。
4.油田回注水过滤。
5.循环冷却水过滤。
6.中水回用、废水深度处理过滤。
7.钢铁、石油、化工、造纸、汽车、食品、冶金等行业循环水过滤。
8.地下水、地表水除浊净化。
9.中央空调、锅炉回水过滤。
10.对水质有一定要求的设备给水过滤。
11.泳池、景观水质净化。
12.市政、绿地喷洒、浇灌、农业喷灌、滴灌用过滤。
技术特点
1.过滤精度高，出水水质稳定。
2.通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，无需人工干预。
3.控制系统反应灵敏，运行精确，具有压差和时间双重设定功能，可以根据不同水源和过滤精度灵活调整反洗压差或时间设定值。
4.清洗高效、彻底，滤网可完全恢复初始状态，因而可终身使用，无需更换。
5.反冲洗的同时不中断正常产水，连续运行，稳定可靠。
6.反冲洗历时短，反洗水耗仅为正常产水量的0.001-0.002％，省水、省电、节约能源。
7.结构设计紧凑合理，占地面积小，安装移动灵活方便。
8.设备易损件少，无耗材，运行维护费用低，操作管理简单。
9.应用领域广，可适用不同原水水质和用水要求。

技术参数
※工作压力：≤1.0MPa
※工作温度：≤100℃
※压损：≤0.015MPa
※过滤精度：d=1.0mm
其他：工作压力、过滤精度及规格尺寸可按用户要求特殊制造，法兰连接尺寸按GB-9119.8-88。
安装与使用
    全自动反冲式过滤器宜水平或垂直安装，当垂直安装时，水流方向应该是自上而下，安装时应注意外壳上箭头方向必须与水流一致，正常运行时，蝶阀处于开启状态，当需要排污时，关闭蝶阀，打开排污阀直至排出水质变清为止。关闭排污阀，开启蝶阀，即完成排污过程，设备进入正常运行状态。
