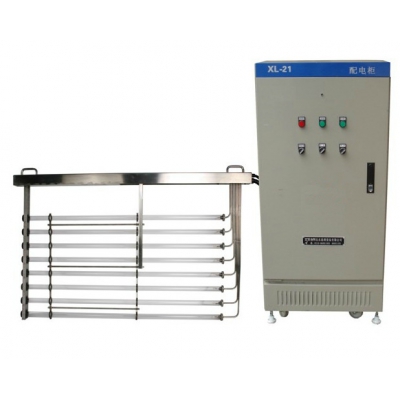

渠道式紫外线杀菌器

渠道式紫外线消毒杀菌原理：

  渠道式紫外线杀菌器  紫外线消毒原理是一用紫外线光子的高能波段的能量破坏水体中的各种病毒、细菌、病原体的DNA和RNA结构，使其受破坏后丧失生产蛋白质的能力和繁殖能力，从而达到灭菌目的。紫外线的杀过程是一个物理过程，其对微生物的遗传物质DNA或RNA的直接作用几乎不具有限制性，先已知的致病微生物都能在0.1-2秒内被紫外线杀灭，可见紫外线是最广谱的消毒技术之一。而且紫外线不会对水体添加任何物质，不会产生任何副产品，具有高效、环保、安全的特点。经紫外线消毒后，不存在二次污染及副产物，出水可回用于农田、林地等灌溉或回注水地下，实现资源化。紫外线分为UVA、UVB和UVC三波段，具有杀菌功能的是UVC，其中波长为253.7nm的紫外线杀菌能力最强，一般对紫外线管的优劣评价只要取决于该波段输出的效能。

渠道式紫外线消毒设备结构：
    渠道式紫外线杀菌器紫外线消毒系统包括紫外灯模块、模块支架、系统控制中心、系统配电中心、低水位传感器及水位控制系统等全套设备。

渠道式紫外线杀菌器系统的整体性能标准：
A.整个紫外线系统的设计和紫外线模块的配置及设计符合我国《城市给排水紫外线消毒设备》标准，保证达本合同规定的出水消毒要求。

B. 渠道式紫外线杀菌器采用低压紫外灯管中的高端产品。紫外光灯管的UVC输出强度有厂商提供的检测认证。

C.渠道式紫外线杀菌器提供紫外灯管制造厂家出具的灯管技术参数表及由我方提供的灯管寿命保证书。

D.渠道式紫外线杀菌器紫外消毒系统保证：在峰值流量和紫外透光率为65%时，系统在灯管寿命终点所能实现的有效紫外剂量，即消毒器生物验定剂量不小于16,000μws/cm² （16mJ/ cm²）。

E.渠道式紫外线杀菌器紫外消毒系统为模块式结构，置于开放式渠道内。置于室外的器件已做好防水保护。

紫外消毒模块：

每个标准化紫外消毒模块由一个不锈钢灯架、紫外灯管、石英套管、配电系统及数据采集系统组成。

紫外线消毒模块的技术优点：

◆低水阻的模块结构比传统的模块结构的水阻力小，消毒前后的水位变化小。

◆防水等级符合IP68等级标准，适用于要求严格的场合。

◆电缆部分增设密封圈，有效防止由于电缆线进水造成的灯管短路损坏。优质耐腐蚀不锈钢材料制造，灯管及信

紫外灯

紫外线消毒系统的核心之一是紫外线灯管，本公司的紫外线灯管为世界顶级的低压高强紫外灯管，安装于模块上的石英套管内，与水流方向平行或垂直，灯管的有效工作寿命为9000-12000小时，单支灯管的最大功率可达250-320W。采用进口低压高温的固态合金技术的紫外线杀菌灯，保障寿命9000小时。

石英套管

石英套管安装在模块支架上，石英管UVC透光率大于或等于85%，其一端为闭口端，另一端为开口端，通过对次密封设计，防护等级为IP68，有效地防止水渗入石英套管内而影响紫外灯的正常工作。采用高透光率（UVT）的石英套管：选用优质石英管，确保优良的紫外线穿透率，保证最高强度的紫外线输出。

电子镇流器模块

电子镇流是整个系统的核心部件，紫外消毒系统突出优势是电子镇流器的稳定性。通过引进全球领先的德国技术制造，具有紫外灯瞬间高压启动，高效可变功率输出，以及PLC微电子控制镇流器荷兰技术。电子镇流器安装在镇流器柜或模块机箱内。优质耐腐蚀不锈钢材料制造，灯管及信号线缆密封在消毒模块内，不会暴露在污水和紫外光中。根据客户处理水量，水质及杀菌要求等不同情况，提供每模块3支到20支灯的多种设计。

镇流器柜：柜体防护等级为IP55，柜内设有空调冷却，防止尘埃和外面潮湿空气进入，保证电子镇流器稳定工作。

电子镇流器模块与跨明渠接线箱相连，接线箱配电受中央控制柜输送给每个紫外消毒模块的电源。

自动控制中心

控制系统通过人机界面实现所有参数及控制，如开/关消毒设备，故障查询，灯管运行时间，紫外灯的工作状态，参数设定等，以利于操作者监控紫外消毒系统的运行，为消毒工艺提供最有效的杀菌剂量。

1、   远程控制

2、   自动控制中心可以通过如下方式与中控室进行数据交换，实现远程控制：

◆有源或无源信号

◆工业以太网

◆PRSFBUS IP模块

3、   紫外线消毒设备可根据用户需要选择合适的PLC品牌及接口。标准配置为西门子产品。

4、   报警系统

5、   故障发生时，该报警装置可通过声音、图像等方式向用户指出何种故障及故障位置，故障可查询几条以上记录。

紫外强度监测系统

每一组模块有一套紫外线强度监测系统，其包括紫外光探头、UV强度仪等配件，紫外探头安装水下便于监测石英管的结垢情况及紫外灯的强度变化。

自动清洗系统

紫外消毒的效果经常受到石英套管表面结垢的巨大影响，使紫外强度大幅度下降。

紫外消毒设备自带清洗系统。该清洗技术可以在任意设定的时间内，在不影响设备运行的情况下对套管表面进行在线自动清洗，高效清洁，低摩擦无卡死现象产生，为紫外消毒系统提供稳定高效的杀菌效果。

自动清洗系统采用压缩空气进行驱动，与紫外线光强监控装置联动控制，实现自动清洗，并可方便地进行手动/自动工作状态切换。

水位控制系统

1、 水位传感器

水位传感器是对灯管进行自我保护有效及必要手段。紫外线杀菌灯管因期功率高，必须由污水对期进行自然冷却。长时间显露于空气中点亮时，灯管会因散热不足导致烧毁。因此必须保证明渠内水位能浸没所有灯管。但污水中紫外线透光率低，当水位过高时，则会导致表面水层消毒效果不理想。故明渠内水位不能过高。水位传感器在线测定明渠内水位数值，确保水渠中的水位保持在设计的数值范围。当明渠水位长时间超出设定最小/最大水位时能自动向控制系统发出警报，将灯管熄灭。

2、 明渠水位控制

1、   方式：水位控制溢流堰门。

2、   材质：304不锈钢或土建完成。

3、   出水方式：堰门采用顶部出水，以确保明渠中维持一个最低水位及最小水位变化。在此变化范围内保持灯管全部北淹没。

4、   优点：精度高（流量变化系统为1.3小时，水位波动范围小于±3cm），反应快，结构简单，易安装，可适用于流量变化大的场合，无复杂的机械传动装置，不需要外界动力及干预，整个过程全自动调节。

5、   水头损失：小于500mm。

安装：在水渠末端的排水口
