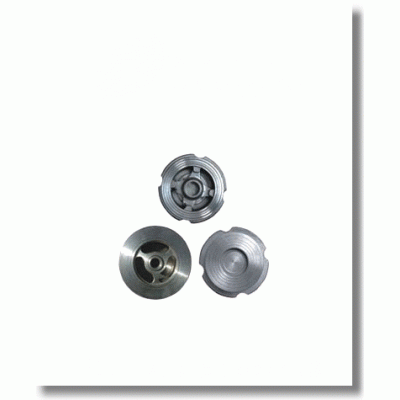

不锈钢对夹式止回阀
产品名称： 不锈钢对夹式止回阀
产品型号： H71W/H
产品口径： DN15-200
产品压力： 1.6MPa-4.0MPa
产品材质： 铸铁、铸钢、不锈钢
产品简介： 您是不是在找"不锈钢对夹式止回阀"标准,尺寸,作用,原理吗?这里有我们为您精选的不锈钢对夹式止回阀型号、不锈钢对夹式止回阀规格、不锈钢对夹式止回阀结构图、不锈钢对夹式止回阀特点等, 尽我们所能满足您所需求的产品!
- 您正在浏览:【不锈钢对夹式止回阀】
- 我的用心,你的放心,诚信服务,质争八方,有了前泽阀门,流体控制尽在掌握之中...
联系电话： 021-31265668 13661441718
不锈钢对夹式止回阀其主要功能水锤压力很小,阀瓣行程短、阀瓣轻巧、具有弹簧辅助关闭、关阀速度很快。结构长度很短、体积很小、重量很轻、为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价。
主要技术参数：
|
型号 |
公称压力PN(MPa) |
试验压力PS(MPa) |
工作温度(℃) |
适用介质 |
|
|
壳体 |
密封 |
||||
|
H71W-16T |
1.6 |
2.4 |
1.76 |
≤200 |
水、蒸体、油品等 |
|
H71H-25Q |
2.5 |
3.75 |
2.75 |
≤235 |
|
|
H71W-25H |
≤300 |
||||
|
H71W-25P |
≤200 |
硝酸等腐蚀性介质 |
|||
|
H71W-40H |
4.0 |
6.0 |
4.4 |
≤300 |
水、蒸体、油品等 |
|
H71W-40P |
≤200 |
硝酸等腐蚀性介质 |
|||
主要零件材料：
|
规格型号 |
阀体 |
阀瓣 |
弹簧 |
|
H71H-16Q、H71H-25Q |
QT400-15 |
25 |
50CrCA |
|
H71W-25H、H71W-40H |
2Cr13 |
1Cr13 |
1Cr18Ni9Ti |
|
H71W-16P、H71W-25P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
流体力学性能：H71对夹升降式止回阀的流体阻力系数、流量系数及开启压力：
|
公称通径 |
阀门全开启时的流体阻力系数 |
常温下阀门全开启时的水讲E量系数 |
流体的流向 |
|||||
|
DN |
NPS |
Kvm3=／h |
CVU.S |
CVU.K |
↑ |
↓ |
→ |
|
|
开启压力近似值KPa |
||||||||
|
15 |
1/2 |
6.4 |
2.6 |
3.0 |
2.5 |
3 |
2 |
2.5 |
|
20 |
3/4 |
5.1 |
6.4 |
7.5 |
6.3 |
3 |
2 |
2.5 |
|
25 |
4 |
4.1 |
12.6 |
14.8 |
12.3 |
3 |
2 |
2.5 |
|
32 |
11/4 |
4.1 |
19.7 |
23.1 |
19.3 |
3 |
2 |
2.5 |
|
40 |
11/2 |
3.8 |
29.5 |
63.9 |
28.9 |
3 |
2 |
2.5 |
|
50 |
2 |
3.5 |
54.6 |
99.9 |
63.5 |
3 |
2 |
2.5 |
|
65 |
21/2 |
3.5 |
85.4 |
150 |
83.7 |
3 |
2 |
2.5 |
|
80 |
3 |
3.2 |
128 |
286 |
125 |
3 |
2 |
2.5 |
|
100 |
4 |
2.8 |
244 |
286 |
249 |
3 |
2 |
2.5 |
|
125 |
5 |
2.9 |
375 |
439 |
368 |
3 |
1 |
2.2 |
|
150 |
6 |
3.1 |
522 |
611 |
512 |
3 |
1 |
2.2 |
|
200 |
8 |
3.2 |
915 |
1070 |
897 |
3 |
1 |
2.2 |
主要连接尺寸
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
结构长度 |
长系列 |
25 |
31.5 |
35.5 |
40 |
45 |
56 |
63 |
71 |
80 |
110 |
125 |
160 |
|
短系列 |
16 |
19 |
22 |
28 |
31.5 |
40 |
46 |
50 |
60 |
90 |
105 |
140 |
|
