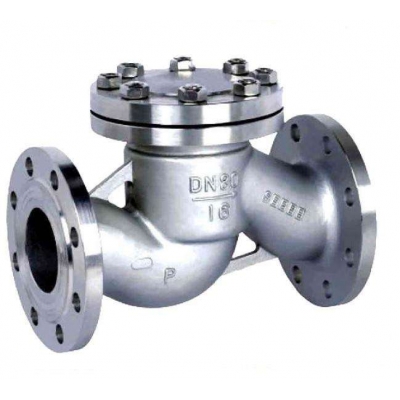

名称：不锈钢氧气止回阀型号：HY41W

口径：DN15-DN600

压力：1.6MPA-4.0MPA

温度：常温

材料：不锈钢，硅黄铜

设计标准：JB、GB、ANSI、BS、API、ISO、DIN、NF

不锈钢氧气止回阀由阀体、阀盖、阀板等组成，介质由一端进入使阀板升高，介质流通；当介质压力消失或出口压力大于进口压力时，阀板自行下降关闭通道，起止回作用。 阀门主件材质均选用硅黄铜，具有良好的阻火性能。不锈钢氧气止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

不锈钢氧气止回阀具有以下特点：

1、该阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

2、该阀衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠，密封性能优良。

3、该阀结构新颖、体积小、重量轻、流体阻力小、启闭平稳、使用寿命长，油压、缓闭不受介质影响，有较好节能效果等特点。

4、该阀可安装于水泵出口处，能避免产生水锤、水击声和破坏性冲击，达到防止逆流和保护设备的目的。

不锈钢氧气止回阀性能参数：

公称通径（DN） 15－600

公称压力（MPa） 1.6 2.5 4.0

试验压力

（MPa） 强度 2.4 3.75 6.0

密封 1.76 2.75 4.4

适用温度 -20℃－200℃

适用介质 氧气

阀体 硅黄铜、不锈钢

阀芯 铜、不锈钢

填料 聚四氟乙烯

产品型号 Hy41W－16T/P、Hy41W－25T/P、Hy41W－40T/P

不锈钢氧气止回阀连接尺寸：

型号 公称通径

DN(㎜) 尺寸㎜

L D D1 D2 Z-фd b H

Hy41W-16T 15 130 95 65 45 4-ф14 14 77

20 150 105 75 55 4-ф14 14 77

25 160 115 85 65 4-ф14 16 80

32 180 135 100 78 4-ф18 16 85

40 200 145 110 85 4-ф18 16 95

50 230 160 125 100 4-ф18 16 105

65 290 180 145 120 4-ф18 18 120

80 310 195 160 135 8-ф18 20 130

100 350 215 180 155 8-ф18 20 140

125 400 245 210 185 8-ф18 22 155

150 480 280 240 210 8-ф23 24 180

200 600 335 295 265 12-ф23 26 215

Hy41W-25T 15 130 95 65 45 4-ф14 16 77

20 150 105 75 55 4-ф14 16 77

25 160 115 85 65 4-ф14 16 80

32 180 135 100 78 4-ф18 18 85

40 200 145 110 85 4-ф18 18 95

50 230 160 125 100 4-ф18 20 105

65 290 180 145 120 8-ф18 22 120

80 310 195 160 135 8-ф18 22 130

100 350 230 190 160 8-ф23 24 140

125 400 270 220 188 8-ф25 28 155

150 480 300 250 218 8-ф25 30 180

200 600 360 310 278 12-ф30 34 215
