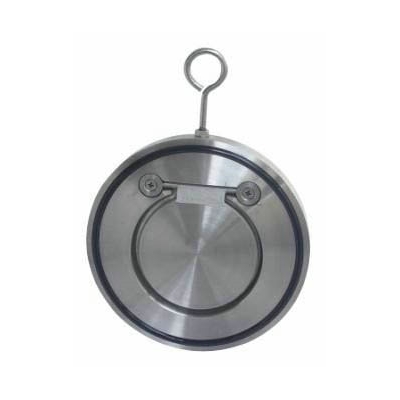

对夹圆片式止回阀是单瓣旋启式对夹连接止回阀，在管路上作阻止介质逆流的装置，它们都是超薄形止回阀，H74X、H74H型对夹圆片式止回阀具有结构简单，外形美观，重量轻，安装方便等优特点。对夹圆片式止回阀主要适用于给水系统，石油、化工、冶金等工业部门，对有安装空间限制的场所最为适用。H74系列对夹圆片式止回阀设计采用对夹连接，直通单瓣旋启式的自动阀件，阀体及阀瓣的密封面可采用不锈钢或司太立堆焊。
适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
不锈钢对夹式止回阀主要零件材质
|
零件名称 |
阀体、阀瓣 |
密封圈 |
|
材料 |
碳钢、不锈钢、铜 |
丁腈橡胶、三元丙橡胶、聚四氟乙烯 |
不锈钢对夹式止回阀主要技术参数
|
型号 |
公称压力 （MPa） |
试验压力（MPa） |
适用温度（℃） |
适用介质 |
||
|
壳体 |
密封 |
硬密封 |
软密封 |
|||
|
H74X/H-10 |
1.0 |
1.5 |
1.1 |
≤400 |
≤120 最高≤250 |
水、油、酸碱 等液体 |
|
H74X/H-16 |
1.6 |
2.4 |
1.76 |
|||
|
H74X/H-25 |
2.5 |
3.75 |
2.75 |
|||
|
H74X/H-40 |
4.0 |
6.0 |
4.4 |
|||
不锈钢对夹式止回阀主要外形尺寸
|
公称通径 DN(mm) |
d |
L |
D |
|||
|
L型 |
PN1.0 |
PN1.6 |
PN2.5 |
PN4.0 |
||
|
50 |
25 |
15 |
109 |
109 |
109 |
109 |
|
65 |
38 |
15 |
129 |
129 |
129 |
129 |
|
80 |
46 |
15 |
144 |
144 |
144 |
144 |
|
100 |
72 |
15 |
164 |
164 |
170 |
170 |
|
125 |
95 |
16 |
194 |
194 |
186 |
186 |
|
150 |
114 |
19 |
221 |
221 |
226 |
226 |
|
200 |
140 |
29 |
275 |
275 |
286 |
293 |
|
250 |
188 |
29 |
330 |
331 |
343 |
355 |
|
300 |
216 |
38 |
380 |
386 |
403 |
420 |
|
350 |
263 |
41 |
440 |
446 |
460 |
477 |
|
400 |
305 |
51 |
491 |
498 |
517 |
549 |
|
450 |
356 |
51 |
541 |
558 |
567 |
574 |
|
500 |
406 |
65 |
596 |
620 |
627 |
631 |
|
600 |
482 |
70 |
698 |
737 |
734 |
750 |
注：配对法兰按JB/T78-94标准
