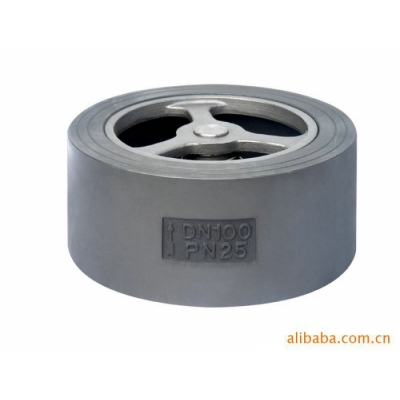

H71H对夹式止回阀是单瓣旋启式对夹连接止回阀,在管路上作阻止介质逆流的装置,它们都是超薄形止回阀,H71X、H71H型对夹圆片式止回阀具有结构简单,外形美观,重量轻,安装方便等优特点。对夹圆片式止回阀主要适用于给水系统,石油、化工、冶金等工业部门,对有安装空间限制的场所最为适用。H71系列对夹圆片式止回阀设计采用对夹连接,直通单瓣旋启式的自动阀件,阀体及阀瓣的密封面可采用不锈钢或司太立堆焊。
H71H对夹式止回阀主要技术参数:
公称通径 |
DN(mm) |
50~1200 |
|
|
|
公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
试验压力Ps(MPa) |
强度试验 |
1.5 |
2.4 |
3.75 |
6.0 |
密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
|
适用介质 |
水、蒸汽、油品、污水、酸碱类 |
|
|
|
|
适用温度 |
橡胶密封面(X)-20℃~120℃ 合金钢密封面(H)主体碳钢-29℃~425℃ 不锈钢主体用于酸类介质-29℃~200℃ |
|
|
|
|
H71H对夹式止回阀应用范围:
对夹升降式止回阀适用于公称压力PN10~PN420、Class150~Class2500;公称通径DN15~DN1200、NPS1/2~48;工作温度-196℃~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,H71H对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
