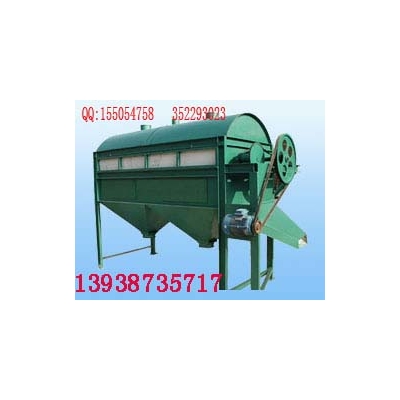

石料滚筒筛是由六角形滚筒、机架、漏斗、减速器、电动机五个部分成。破碎的石料进入滚筒后，一方面随着滚筒转动而被筛选，一方面粒度大的石料沿着滚筒的斜度向前流动，通过不同网目的的筛网逐渐被筛出。不大的石料筛出后落入各自的漏斗，然后由人工运出或自流送往成品堆。
滚筒筛做工精细，坚固耐用，钢架以型钢焊接，漏斗容积大，为钢板接而成。设有五个漏斗分别出料。漏斗嘴子以法兰连接，可向两侧或一侧料，便于拉运或自流，提高了产量，防止堵料磨损筛网，耽误生产。
二、工作原理
滚筒筛分机的主体结构是筛分筒，它是由若干个圆型状筛网组成，整体与地平面成倾斜状态，外部被密封隔离罩所密封，以防止污染环境。
滚筒筛分机的主体结构是筛分筒，它是由若干个圆型状筛网组成，整体与地平面成倾斜状态，外部被密封隔离罩所密封，以防止污染环境。
滚筒筛分机通过变速减速系统使筛分筒在一定转速下旋转，物料自上而下通过筛分筒得到分离，细料从筛分筒前端下部排出，粗料从筛分筒下端尾部排出。
滚筒式筛分机可设有梳型清筛机构，在筛分过程中可通过梳型清筛机构与筛分筒的相对运动，达到对筛体不间断清理的效果，使筛分筒在整个工作过程中始终保持清洁、不粘、不堵、不影响筛分效果。
根据不同分级要求，滚筒式筛分机分级级数一般从细到粗为1-4节，物料从细到粗分别从第一节到最后一节筛网筛出，大于最后一节筛网孔的物料从出料口排出。
滚筒式筛分机在使用过程中，运转缓慢均匀，冲击振动很小、工作平稳、其安装简单，有时甚至不需要专门的基础。可以直接放置于平整的地面或楼板上及料仓下。
滚筒式筛分机易于密闭收尘、维修量小、维修简单、使用寿命长。是耐火材料、煤、河砂分级、砂石块分级中经常使用的设备。
