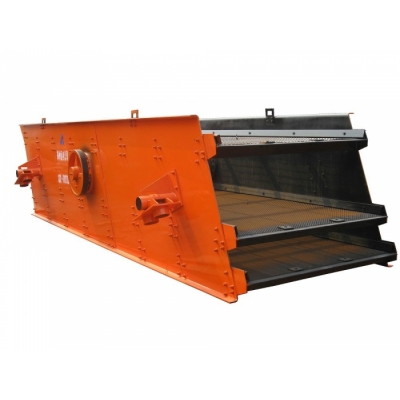

圆振筛就是圆振动筛。圆振动筛因其运动轨迹近似于圆，故简称为圆振筛，是一种多层数、高效新型振动筛。 圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点。

工作原理

这种惯性振动筛又称单轴振动筛，其支承方式有悬挂支承与座式支承两种，悬挂支承，筛面固定于筛箱上 ，筛箱 由弹簧悬挂或支承，主轴的轴承安装在筛箱上， 主轴由带轮带动而高速旋转。带偏心重 的圆盘安装在主轴上， 随主轴旋转，产生离心惯性力，使可以自由振动的筛箱产生近似圆形轨迹的振动。偏心重与轴承中心线的距离为激振偏心距。

特点

1.由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。

2.构造简单、拆换筛面方便。

3.筛分每吨物料所消耗的电能少。

圆振动筛结构：

圆振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。采用筒体式偏心轴激振器及偏块调节振幅，振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上，一并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛振动。

故障分析及解决方案

原因分析

（1） 筛面受力不均

1）入料不均：进入圆振筛的下料漏斗，是一个人字型的漏斗，而入料皮带时常跑偏和漏斗积泥等原因，导致分料不均，从而致使一边筛网严重过载，而另一边筛网近乎空载运行，所以常造成筛网磨损不均破损较快。

2）筛面受力过大和布料不均：漏斗和圆振筛入料端距离太高，矿石从漏斗进入圆振筛时，对入料处冲击力过大，导致入料处大梁断裂、箱体开裂等问题；矿石进入圆振筛入料端后，分布不均匀，矿石总是往一侧跑，只有一半的筛网起到筛分作用，导致一边积矿严重，筛分效率低。

（2） 物料滞留时间过长

矿石在筛网上移动慢，矿石移动速度过慢，导致筛面上积矿过多，使圆振筛总是在超负荷的状态下运行，从而导致筛网破损快，挠性联轴器撕裂、弹簧损坏、大梁断裂、箱体开裂等一系列故障。[1]

整改措施

针对以上问题，从以下 3 个方面进行了整改。

（1） 增加分料器

针对漏斗分料不均，对漏斗进行改造，在皮带下料处增加一个分料器，分料器可以根据皮带跑偏的情况左右移动，把矿石均匀分入两边漏斗，进入圆振筛，使两边入料相对均衡，很好地解决入料不均的问题。同时也改变筛网的材料，例如采用超耐磨鑫海耐磨筛网，耐磨防腐，使用寿命长。

（2） 降低高差，调整入料漏斗位置

针对冲击力过大的问题，通过降低漏斗出料端和圆振筛入料端的高差，使矿石很平稳的流入圆振筛，很大程度上降低了矿石对圆振筛冲击力，使圆振筛受力较为均衡，有效解决了箱体开裂、纵梁断裂等问题。同时为了解决矿石在入料端口分布不均的情况，在入料口加宽入料漏斗位置，从而使物料均匀地分布于整个筛面，使筛分效率大大提高。

（3） 增大筛面坡度，提高矿石移动速度

矿石在筛面上移动速度慢，导致筛面上积矿厚，压矿严重。影响移运速度的主要因素，有圆振筛的振幅和筛网的坡度。调整振幅是通过添加偏心块来完成，在生产中通过调整圆振筛的振幅实践表明，效果并不明显。所以在实际中一般调整圆振筛的角度，在进料量不变的情况下，加大圆振筛的坡度，提高了矿石的运行速度，减少了矿石在筛网上的停留时间。
