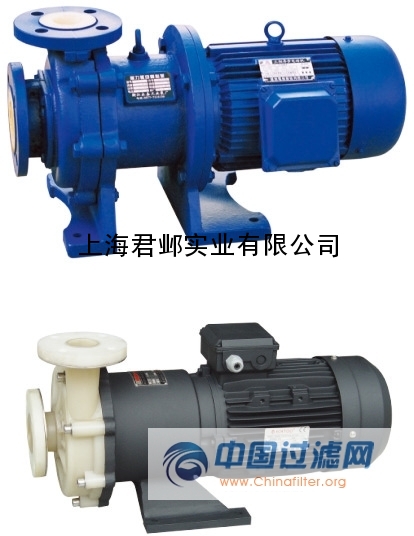

CQB-F氟塑料磁力泵，是本单位开发的新产品，并引进国外先进技术，采用聚偏二氟乙烯制造，该材料是目前世界上最优秀的耐腐蚀材料，用该材料生产的磁力泵使用范围广，耐腐蚀性能强，机械强度高，不老化，无毒素分解等优点
二、CQB-F氟塑料磁力泵产品特点
氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑，外型美观，体积小，躁声低，运行可靠等优点，且其过流部件全部采用目前世界上耐腐蚀性能最优秀“塑料王”(氟塑料)制造，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。因此，氟塑料磁力泵可输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损。防漏设计取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。
三、CQB-F氟塑料磁力泵分类：
目前国内厂家生产的氟塑料磁力泵主要有：CQB型氟塑料磁力泵 、ZMD氟塑料自吸式磁力泵 、IMD型氟塑料磁力驱动泵等。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。CQB-F氟塑料磁力泵设计独特，无须机械轴封，绝对不渗漏，液体过流部件选用氟塑料，陶瓷、氟橡胶等材料，泵体外壳用金属材料固定，故泵体足以承托管道的重量，使用保养及为方便。
目前国内厂家生产的氟塑料磁力泵主要有：CQB型氟塑料磁力泵 、ZMD氟塑料自吸式磁力泵 、IMD型氟塑料磁力驱动泵等。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。CQB-F氟塑料磁力泵设计独特，无须机械轴封，绝对不渗漏，液体过流部件选用氟塑料，陶瓷、氟橡胶等材料，泵体外壳用金属材料固定，故泵体足以承托管道的重量，使用保养及为方便。
四、CQB-F氟塑料磁力泵工作原理
驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。坚固耐用的泵体结构虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。氟塑料磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。
五、CQB-F氟塑料磁力泵主要用途
五、CQB-F氟塑料磁力泵主要用途
本产品广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
使用温度：-20℃至100℃。
六、 CQB-F氟塑料磁力泵 性能参数：
六、 CQB-F氟塑料磁力泵 性能参数：
流量：1.8-100m3/h
扬程：8-32m
电机功率：0.12-18.5KW
转速：2900r/min
七、CQB-F氟塑料磁力泵型号意义:
例如：CQB50-32-160F
CQB-磁力驱动离心泵
50-吸入口直径（mm）
32-排出口直径（mm）
160-叶轮名义直径（mm）
F-氟塑料
八、
性能参数表:
| 型 号 | 进 口 | 出 口 | 流 量 (m3/h) |
扬 程 (m) |
功 率 |
转速(r/min) | 效率 (%) |
电压 (v) |
汽蚀余量(m) |
|
CQB-15-10-85F |
15 | 10 | 1.8 | 8 | 0.12 | 2900 | 33 | 220/380 | 6.0 |
|
CQB-20-15-105F |
20 | 15 | 3.0 | 12 | 0.37 | 2900 | 33 | 220/380 | 6.0 |
|
CQB-32-25-125F |
32 | 25 | 3.2 | 20 | 0.75 | 2900 | 35 | 380 | 5.0 |
|
CQB-40-32-115F |
40 | 32 | 6.3 | 15 | 0.75 | 2900 | 45 | 380 | 6.0 |
|
CQB-40-32-145F |
40 | 32 | 6.3 | 25 | 1.5 | 2900 | 42 | 380 | 5.0 |
|
CQB-50-40-125F |
50 | 40 | 12.5 | 20 | 2.2 | 2900 | 47 | 380 | 3.5 |
|
CQB-50-40-160F |
50 | 40 | 12.5 | 32 | 3.0 | 2900 | 46 | 380 | 3.5 |
|
CQB-65-50-125F |
65 | 50 | 25 | 20 | 3.0 | 2900 | 58 | 380 | 4.0 |
|
CQB-65-50-160F |
65 | 50 | 25 | 32 | 4.0 | 2900 | 56 | 380 | 4.0 |
|
CQB-80-65-125F |
80 | 65 | 50 | 20 | 7.5 | 2900 | 66 | 380 | 4.0 |
|
CQB-80-65-160F |
80 | 65 | 50 | 32 | 11 | 2900 | 64 | 380 | 4.0 |
|
CQB-100-80-125F |
100 | 80 | 100 | 20 | 15 | 2900 | 72 | 380 | 4.0 |
|
CQB-100-80-160F |
100 | 80 | 100 | 32 | 18.5 | 2900 | 70 | 380 | 4.0 |
