法兰种类 |
缠绕垫片形状 |
|
平面法兰 |

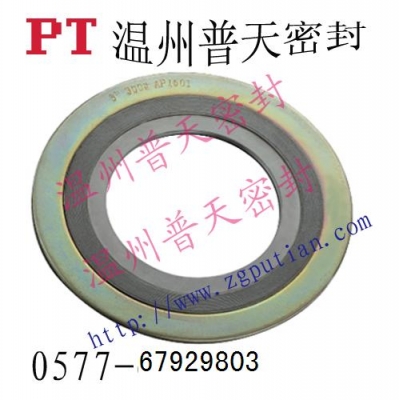

仅带外环缠绕垫片 |
|
带内外环缠绕垫片 |
|
|
凸面法兰 |
仅带外环缠绕垫片 |
|
带内外环缠绕垫片 |
|
|
凹凸法兰 |
基本型缠绕垫片 |
|
仅带内环缠绕垫片 |
|
|
槽法兰 |
基本型缠绕垫片 |
|
仅带内环缠绕垫片 |
|
|
平面和凹槽法兰 |
基本型缠绕垫片 |
|
仅带内环缠绕垫片 |
缠绕垫片厚度公差:
|
项目 |
厚度(mm) |
公差(mm) |
|
垫片厚度 |
4.5, 3.2 |
+0.2 |
|
环厚度 |
3.0 |
±0.24 |
金属缠绕垫片主要技术参数:
|
缠绕垫片系数 |
m=2.5-4 |
|
缠绕垫片使用压力 |
≤25MPa |
|
缠绕垫片使用温度 |
-196℃-700℃(氧化性介质中不高于600℃) |
|
缠绕垫片最小预紧比压 |
y=68MPa |
