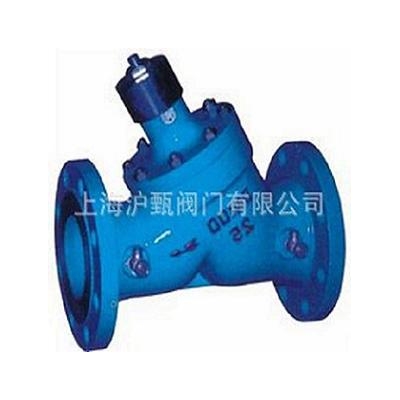

上海沪甄阀门 H-16多功能三合一止回阀用一个阀门 , 可以圆满地完成三种功能：无水锤止回阀、闸阀、平衡阀。泵停止运转时，弹簧力先合上阀瓣，因而防止水锤。通过调节开度，可以调节泵的输出量。装有指示器，可以用眼睛确认阀门的开启度。密封垫用橡胶制作，因而根本不会泄漏，可以吸收冲力。弹簧是用不锈钢制作，因而具有很强的耐蚀性。可节约水量的设备材料和费用，缩小安装空间。由于形状和结构高等成流线型，因而压降很小。由于起到旁道作用，所以其有回收出口侧管道内水的功能，而且在进口侧出现真空时，补充引水。水平管道，垂直管道上均可安装。
| 多功能三合一止回阀装在一般建筑，公寓及工厂的供排水，冷暖水处理，及锅炉的冷凝水，二次供水管道的泵出口上，用来防止泵停止运转而引起的管道内的介质倒流。 |
主要外形尺寸：
公称通径
DN |
安装方式 |
阀长
L(mm) |
法兰直径
(mm) |
开启高度
H(mm) |
螺栓孔中心距
(mm) |
螺栓孔数＊直径 |
重量
kg |
| 50 |
法兰连接 |
230 |
160 |
210 |
125 |
4*18 |
16 |
| 65 |
290 |
180 |
250 |
145 |
4*18 |
24 |
| 80 |
310 |
195 |
290 |
160 |
8*18 |
35 |
| 100 |
350 |
215 |
320 |
180 |
8*18 |
50 |
| 125 |
400 |
245 |
380 |
210 |
8*18 |
72 |
| 150 |
480 |
280 |
420 |
240 |
8*23 |
98 |
| 200 |
550 |
335 |
500 |
195 |
12*23 |
150 |
| 250 |
620 |
405 |
680 |
355 |
12*25 |
230 |
| 300 |
700 |
460 |
730 |
410 |
12*25 |
390 |
| 350 |
787 |
520 |
830 |
470 |
16*25 |
50 |
|
