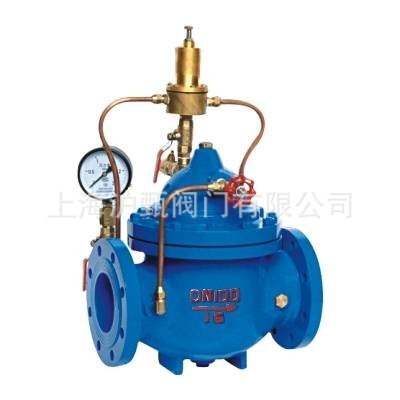

上海沪甄阀门生产500x型持压/泄压阀介绍:当给水管中压力超过泄压阀额定压力时,泄压阀开启,防止管线及设备因超压而损坏,可用于高层建筑消防测循环系统之泄压用,以防止水压过高造成系统危险。
应用范围:持压泄压阀广泛用于给排水、消防、电厂等行业的水管道中,可对压力波动快速反应和快速泄放,防止压力急剧增高而损坏管道及设备。
结构特点:泄压阀主要用于消防或其他供水系统中,以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置。并且阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环畅通无阻,使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长。
标准规范:上海沪甄阀门有限公司设计制造标准:
结构长度标准:GB/T12221-2005
连接法兰标准:GB/T9113
压力温度等级:GB/T12224-2005
试验检验标准:GB/T13927-2008
零件材料与工况:
主要尺寸及重量:
公称尺寸 DN |
尺寸(mm) | |
L |
H |
|
20 | 150 | 245 |
25 | 160 | 272 |
32 | 180 | 291 |
40 | 200 | 311 |
50 | 203 | 332 |
65 | 216 | 355 |
80 | 241 | 370 |
100 | 292 | 413 |
125 | 330 | 461 |
150 | 356 | 495 |
200 | 495 | 570 |
250 | 622 | 666 |
300 | 698 | 733 |
350 | 787 | 807 |
400 | 914 | 888 |
450 | 978 | 978 |
500 | 978 | 1076 |
600 | 1230 | 1185 |
描述:500X型持压泄压阀可对压力波动快速反应和快速泄放,防止压力急剧增高而损坏管道及设备。
