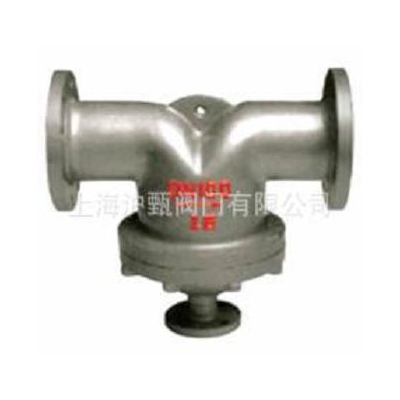

产品介绍：UFS型铸钢汽水分离器
UFS型汽水分离器用于蒸汽、压缩空气及其它气体系统可除去蒸汽、空气或气体等系统中所含水分。
汽水分离器将分离出的水滴，沿倾斜管壁聚集后由一专门排水口排出。因此，汽水分离器能确保设备所使用蒸汽的干燥性，这一点对于提高设备生产力和产品质量尤其重要，并可延长设备及其控制阀的使用寿命。
本产品是挡板式分离器用于分离蒸汽、压缩空气和气体系统中内含的夜滴，阀内有梯形挡板，分离效率高。配上绝热套可提高分离器的工作性能。
此分离器安装在水平管道上且排水口向下，为了保证分离的液体尽快排走，排液口要连接合适的排液阀或蒸汽疏水阀。
UFS汽水分离器技术参数表
|
产品型号 |
公称通径DN |
连接方式 |
使用压力(Mpa) |
最高允许温度(℃) |
外型尺寸(mm) |
|||
|
L |
H1 |
H2 |
D(法兰) |
|||||
|
bUFS-16C UFS-25C |
25 |
Flange法兰 |
0.01～2.5 |
350 |
130 |
57 |
167 |
DN15 |
|
32 |
Flange法兰 |
0.01～2.5 |
350 |
210 |
70 |
195 |
DN15 |
|
|
40 |
Flange法兰 |
0.01～2.5 |
350 |
270 |
80 |
250 |
DN15 |
|
|
50 |
Flange法兰 |
0.01～2.5 |
350 |
270 |
80 |
250 |
DN25 |
|
|
65 |
Flange法兰 |
0.01～2.5 |
350 |
310 |
90 |
285 |
DN25 |
|
|
80 |
Flange法兰 |
0.01～2.5 |
350 |
400 |
98 |
330 |
DN25 |
|
|
100 |
Flange法兰 |
0.01～2.5 |
350 |
400 |
108 |
370 |
DN25 |
|
|
125 |
Flange法兰 |
0.01～2.5 |
350 |
400 |
122 |
370 |
DN32 |
|
|
150 |
Flange法兰 |
0.01～2.5 |
350 |
450 |
140 |
410 |
DN32 |
|
|
200 |
Flange法兰 |
0.01～2.5 |
350 |
450 |
168 |
435 |
DN32 |
|
|
250 |
Flange法兰 |
0.01～2.5 |
350 |
550 |
203 |
517 |
DN32 |
|
|
300 |
Flange法兰 |
0.01～2.5 |
350 |
600 |
260 |
570 |
DN32 |
|
|
350 |
Flange法兰 |
0.01～2.5 |
350 |
700 |
275 |
650 |
DN32 |
|
|
主体材质 |
碳钢WCB |
|||||||
(DN400以上或者压力4.0Mpa以上需要定做)
汽水分离器安装示意图
