沪甄阀门产品用途

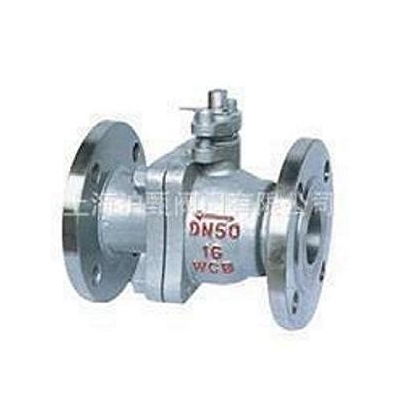

Q41F 型 PN16~PN63 浮动软密封球阀用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
沪甄阀门产品特点
1、在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过
2、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装
沪甄阀门性能参数
|
型号
|
Q41F-16C
Q41F-25C |
Q41F-16P
Q41F-25P |
|
|
工作压力（MPa）
|
1.6~2.5
|
||
|
适用温度（℃）
|
≤180
|
||
|
适用介质
|
水、蒸汽、油品
|
弱腐蚀性介质
|
|
|
材料
|
阀体、阀盖
|
碳素钢铸钢
|
铬镍系不锈钢
|
|
球体、阀杆
|
铬/铬镍/铬镍钼系不锈钢
|
铬镍系不锈钢
|
|
|
密封圈
|
柔性石墨垫圈/316＋柔性石墨垫圈
|
||
|
填料
|
聚四氟乙烯
|
||
PN1.6MPa 主要连接尺寸及重量
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
上海沪甄阀门。
