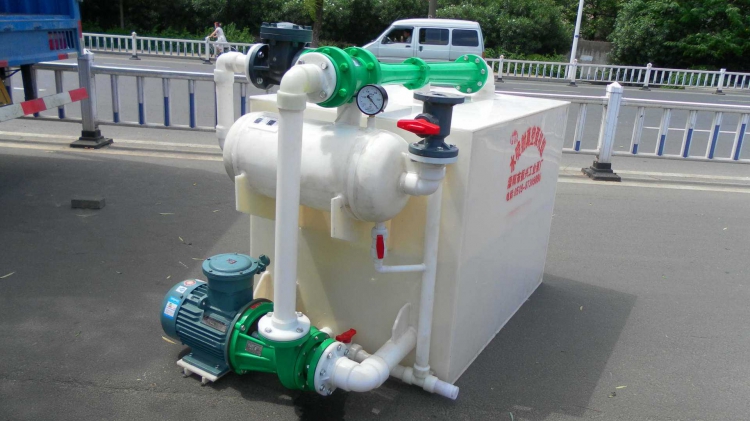

水喷射真空泵的结构介绍
A、 喷嘴
水喷射泵的喷嘴的作用是将水的压力能转变成动能,它的结构对泵的性能有较大的影响。常见的形式有锥形收缩型喷嘴;圆形薄壁
孔口型喷嘴;流线型喷嘴及多孔型喷嘴等。
B、 吸入室
吸入室与进气管相连。吸入室一般为圆筒形,其截面为喷嘴出口面积的6~10倍。
C、扩压器
扩压器由三部分组成。渐缩段的作用是使被抽气体平顺的进入喉管,其收缩半角β=15°~30°。喉管使液体与气体均匀混合进行传
质和传能,其断面为圆形。渐扩段是将液气混合介质的动能转变成压力能,使被抽气体得到压缩,其渐扩角α=5°~8°。
