概述：
JZJ2B系列罗茨水环机组是由ZJ型罗茨泵作为主抽泵，2BV/2BE1系列水环泵或罗茨--水环机组作为前级泵组成的抽气机组。它除了可以用来抽除一般气体外，还可以抽吸含有水分、有机溶剂或少量灰尘的气体。与一般机械真空泵相比，不怕油污染，不怕水气及微尘，而与一般的水环式真空泵相比，具有真空度高以及在高真空度工况下抽速大的特点。
由于采用了高效节能的2BV系列水环泵用为前级泵，所以JZJ2B系列真空机组比JZJ2S系列具有效率高、结构紧凑、无泄漏（2BV泵为机械密封设计，不同于2SK系列的盘根密封）、耐腐蚀（2BV采用不锈钢或铝青铜叶轮）、防护等级高等优点。
罗茨真空泵采用了机械密封，泵腔与轴承腔的密封进行改进后，ZJ系列罗茨真空泵在抽除大量水蒸汽及各类溶剂的工艺中泵油不易乳化。
罗茨水环真空机组的前级泵的工作液多采用水，也可采用有机溶剂（可用甲醇、乙醇、二甲苯、丙酮等有机溶剂）或其它液体，将前级泵作为闭路循环系统使用，大大减小了对环境的污染，同时大大提高了对有机溶剂的回收。其极限真空度由工作液的饱和蒸汽压决定。
罗茨机组选型注意事项：
了解被抽气体成分，气体中含不含可凝蒸气，有无颗粒灰尘，有无腐蚀性等。选择真空泵时，需要知道气体成分，针对被抽气体选择相应的泵。如果气体中含有蒸气、颗粒、及腐蚀性气体，应该考虑在泵的进气口管路上安装辅助设备，如冷凝器、除尘器等。
罗茨真空机组的工作压力应该满足真空设备的极限真空及工作压力要求。如：某真空干燥工艺要求10mmHg（绝压）的工作压力，选用的真空泵的极限压力至少要2mmHg，最好能低于1mmHg。通常选择泵的极限压力要高于真空设备工作压力半个到一个数量级。
正确地选择罗茨真空机组的工作点。罗茨真空机组的正常工作范围为最高吸入压力~极限压力×5。例：JZJ2B150-2.1罗茨水环真空机组的正常工作范围为：6000Pa~125Pa，该工作范围为主泵开启后的正常工作压力范围，该机组在此工作范围之内效率稳定。
真空机组在其工作压力下，应能排走真空设备工艺过程中产生的全部气体量。
根据实际工况条件选用合适的机组配置。例如：JZJ2B300-4.1机组及JZJ2B300-2.1机组的最大抽气速率及极限压力都是相同的，所不同的是它们的工作范围及消耗的功率不同，JZJ2B300-4.1机组的正常工作范围为2000Pa~125Pa，而JZJ2B300-2.1机组的正常工作范围为5000Pa~125Pa。很明显JZJ2B300-2.1机组的工作范围更宽，但其所消耗的功率也更大。如果能确认被抽系统的工作压力＜2000Pa时，应优先选用JZJ2B300-4.1机组以节约能源。但如要求机组对系统有较强的预抽能力且机组需较长时间地工作在较高压力时，则选用具有更大的前级泵的JZJ2B300-2.1机组更为适宜。
型号表示方法：
如：J Z J 2 B 1 5 0 － 2 . 1
J代表机组的第一个字母
ZJ代表主泵为ZJ系列罗茨真空泵
2B代表前级泵为2BV/2BE系列水(液)环真空泵
（2S代表前级泵为2SK系列水(液)环真空泵）
150为主泵(罗茨泵)抽速 L/s
2.1为抽速配比代号
(即主泵与二级泵抽速比为2，二级泵与前级泵抽速比为1)
结构及特点:

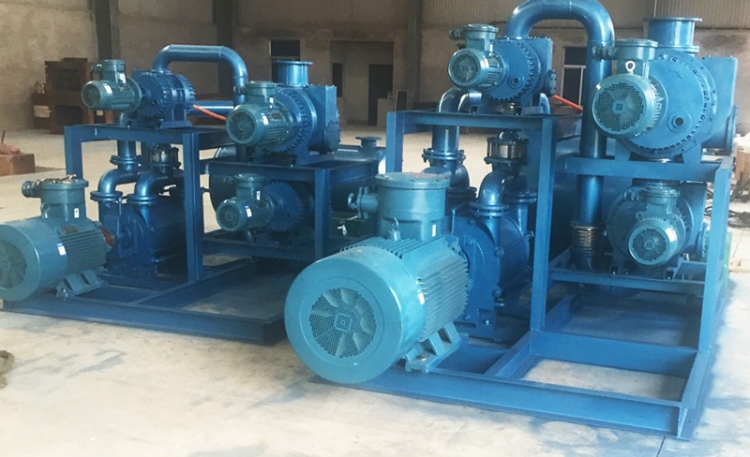

JZJ2B 系列真空机组是以罗茨泵为主泵(包括中间泵), 水环泵为前级泵的真空获得设备。全套机组由罗茨泵、水环泵、管道、阀门、汽水分离器、电控箱等组成。该系列机组的最大特点是能够排除含有粉尘和大量可凝性蒸汽的气体，它避免了其他机组可凝性气体对机械泵真空油乳化的不足之处，并可以消除真空泵油对真空系统的污染。而与一般水环真空泵相比有真空度高以及在高真空情况下抽速大的特点。该机组广泛应用于真空冶炼、钢液脱气、真空冷冻干燥、真空蒸馏、真空浓缩、真空吸引、真空升华等尤其适用于石油化工、轻纺、造纸、食品和医药等行业。
主要技术性能指标：
提示：以上信息摘自网站：http://www.sdfnby.com/index.html山东飞耐泵业有限公司
|
机组型号
|
泵型号
|
抽气速率 (L/s) |
最高吸入压力(Pa)
|
极限压力(Pa)绝压
|
总功率 (kW) |
||
|
主泵
|
前级泵
|
水环机组
|
油环机组
|
||||
|
JZJ2B15-2
|
ZJ15
|
2BV2060
|
15
|
8000
|
267 | 80 |
1.65
|
|
JZJ2B30-2
|
ZJ30
|
2BV2061
|
30
|
8000
|
2.25
|
||
|
JZJ2B30-1
|
ZJ30
|
2BV5110
|
30
|
12000
|
4.75
|
||
|
JZJ2B70-2
|
ZJ70
|
2BV5110
|
70
|
6000
|
5.5
|
||
|
JZJ2B70-1
|
ZJ70
|
2BV5111
|
70
|
12000
|
7
|
||
|
JZJ2B150-2A
|
ZJ150
|
2BV5111
|
150
|
6000
|
8.5
|
||
|
JZJ2B150-2B
|
ZJ150
|
2BV5121
|
150
|
8000
|
10.5
|
||
|
JZJ2B150-1
|
ZJ150
|
2BV5131
|
150
|
10000
|
14
|
||
|
JZJ2B300-2A
|
ZJ300
|
2BV5131
|
300
|
4000
|
15
|
||
|
JZJ2B300-2B
|
ZJ300
|
2BV5161
|
300
|
5000
|
19
|
||
|
JZJ2B300-1
|
ZJ300
|
2BE1 202
|
300
|
10000
|
26
|
||
|
JZJ2B600-2A
|
ZJ600
|
2BE1 202
|
600
|
4000
|
27.5
|
||
|
JZJ2B600-2B
|
ZJ600
|
2BE1 203
|
600
|
5000
|
42.5
|
||
|
JZJ2B600-1
|
ZJ600
|
2BE1 252
|
600
|
12000
|
50.5
|
||
|
JZJ2B1200-2A
|
ZJ1200
|
2BE1 252
|
1200
|
2500
|
56
|
||
|
JZJ2B1200-2B
|
ZJ1200
|
2BE1 253
|
1200
|
4000`
|
86
|
||
|
JZJ2B1200-1
|
ZJ1200
|
2BE1 303
|
1200
|
8000
|
121
|
||
|
JZJ2B2500-2
|
ZJ2500
|
2BE1 303
|
2500
|
3000
|
132
|
||
|
JZJ2B30-2.1
|
ZJ30
|
ZJ15/2BV2061
|
30
|
8000
|
25 | 0.8 |
2.8
|
|
JZJ2B70-2.1
|
ZJ70
|
ZJ30/2BV5110
|
70
|
6000
|
6.25
|
||
|
JZJ2B150-2.1
|
ZJ150
|
ZJ70/2BV5111
|
150
|
6000
|
10
|
||
|
JZJ2B150-4.1
|
ZJ150
|
ZJ30/2BV5110
|
150
|
3000
|
7.75
|
||
|
JZJ2B300-2.1
|
ZJ300
|
ZJ150/2BV5131
|
300
|
5000
|
18
|
||
|
JZJ2B300-2.2
|
ZJ300
|
ZJ150/2BV5121
|
300
|
4000
|
14.5
|
||
|
JZJ2B300-4.1
|
ZJ300
|
ZJ70/2BV5111
|
300
|
2000
|
11
|
||
|
JZJ2B600-4.1
|
ZJ600
|
ZJ150/2BV5131
|
600
|
1500
|
19.5
|
||
|
JZJ2B600-2.2
|
ZJ600
|
ZJ300/2BV5161
|
600
|
2000
|
24.5
|
||
|
JZJ2B1200-4.2
|
ZJ1200
|
ZJ300/2BV5161
|
1200
|
1000
|
30
|
||
|
JZJ2B1200-4.1
|
ZJ1200
|
ZJ1200/2BE1 202
|
1200
|
1200
|
37
|
||
|
JZJ2B1200-2.2
|
ZJ1200
|
ZJ600/2BE1 203
|
1200
|
2500
|
53.5
|
||
|
JZJ2B1200-2.1
|
ZJ1200
|
ZJ600/2BE1 252
|
1200
|
3000
|
61.5
|
||
|
JZJ2B2500-4.1
|
ZJ2500
|
ZJ600/2BE1 252
|
2500
|
1000
|
72.5
|
||
|
JZJ2B30-2.1.1
|
ZJ30
|
ZJ15/ZJ15/2BV2061
|
30
|
8000
|
0.5 | 0.05 |
3.35
|
|
JZJ2B70-2.2.1
|
ZJ70
|
ZJ30/ZJ15/2BV2061
|
70
|
4000
|
4.3
|
||
|
JZJ2B70-2.1.1
|
ZJ70
|
ZJ30/ZJ30/2BV5110
|
70
|
6000
|
7
|
||
|
JZJ2B150-2.2.1
|
ZJ150
|
ZJ70/ZJ30/2BV5110
|
150
|
3000
|
9.25
|
||
|
JZJ2B300-2.2.1
|
ZJ300
|
ZJ150/ZJ70/2BV5111
|
300
|
3000
|
14
|
||
|
JZJ2B300-4.2.1
|
ZJ300
|
ZJ70/ZJ30/2BV5110
|
300
|
1200
|
10.25
|
||
|
JZJ2B600-2.2.1
|
ZJ600
|
ZJ300/ZJ150/2BV5131
|
600
|
2500
|
23.5
|
||
|
JZJ2B600-4.2.1
|
ZJ600
|
ZJ150/ZJ70/2BV5111
|
600
|
1200
|
15.5
|
||
|
JZJ2B1200-4.2.1
|
ZJ1200
|
ZJ300/ZJ150/2BV5131
|
1200
|
1000
|
29
|
||
|
JZJ2B2500-4.2.1
|
ZJ2500
|
ZJ600/ZJ300/2BE1 202
|
2500
|
1000
|
53.5
|
||
