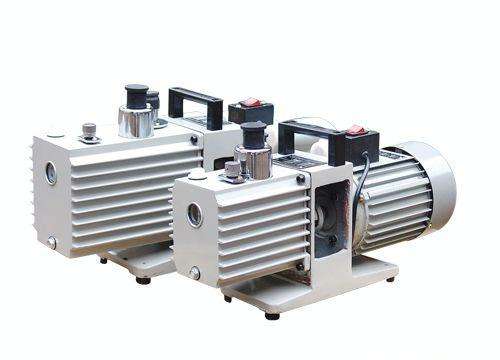

2XZ型旋片式真空泵拆装步骤简述如下：
一、2XZ型旋片式真空泵的拆卸：
1、放油
2、松开进气咀法兰螺钉，拔出进气咀，松开气镇法兰螺钉，拔出气镇阀。
3、拆下油箱。
4、拆除止回阀开口销，拆下止回阀叶轮。
5、拆除支座与泵的连接螺钉，拆下泵部装件，电机拆否视方便而定。
6、松开泵盖螺钉，拆下泵盖，拉出二转子及旋片。拆下低级转子时，麻先拆下开口销。
二、2XZ型旋片式真空泵的装配
1、用纱布擦净零件，防止回丝堵塞油孔，最好用清洗液和刷子清洗。
2、把旋片装入转子槽内后，把高级转子装入定子即泉身内，装L高级泵盖、销、螺钉、键、联轴节，用手旋转，应无泄阻和明显轻重，装时应使定子顶面朝下，以借助重力使转子贴近定子圆弧面，此间隙最好在0.0lmm。
3、低级转子装配方法同上。
4、装上止回阀叶轮等止回零件，应使止回阀头平面对准进油咀油孔，按工作时的转向旋转转子并用手轻轻。反向挡住叶轮，油孔应时开时闭，调整阀头平面最大开启高度为0.8～1.2毫米，具体可移动止回阀座、橡胶止回阀头在阀杆孔中的位置来实现。简便查法：面对叶轮，使Φ3mm传动销处于右手水平位置，顺时针方向拨动叶轮，此时止回阀头平面的开启高度近于最大，应为0.8～1.2mm。转子停止在任何位置，手从叶轮上松开后，止回阀头应自动落下关闭油孔。
5、装上2XZ型旋片式真空泵部的排气阀、挡油板等零件。
6、把泵部、键、联轴节、电机装在支座上。
7、装油箱。
8、插入进气咀，气镇阀，装上法兰固紧。
注意：
1、装配时磨擦面涂上清洁真空泵油。
2、记住零件原装配位置，可减少跑合时间。
3、紧固件应无松动。
