过滤器的安装方式及选型标准

发布时间:2024-06-04 11:43:15 来源:过滤技术网 阅读883次 违规举报
过滤器的安装方式及选型标准

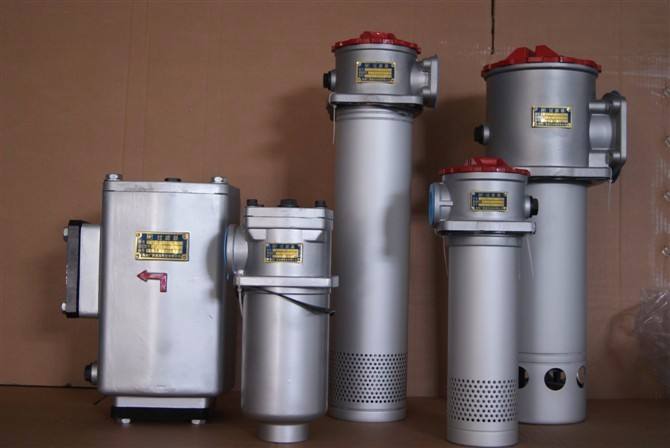

timg (17)

安装方式
分为三种:法兰连接,螺纹连接及焊接。

选型原则
1、进出口通径:
原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
2、公称压力:
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择:
主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质:
过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算
水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa

安装位置
⑴ 压力在140kg/cm2以下的一般低压装置中,常见只安装吸入过滤器,但也应安装回流过滤器及空气过滤器。
⑵ 压力在140kg/cm2以上的一般中、高压液装置中,普通用回流过滤器控制污染浓度。但对可靠性有特殊要求时,应并用高压管路过滤器。
⑶ 电磁比例控制阀或微小流量调整阀等为增加其可靠性,应设终端过滤器。
⑷ 使用伺服阀时,应努力降低系统的污染浓度,因此,应并用高压及回流过滤器;在大容量时,要设循环过滤器,更应在辅助管路上安装终端过滤器。

注意事项:
安装滤油器在液压系统中的安装位置通常有以下几种:
⑴要装在泵的吸油口处:
泵的吸油路上一般都安装有表面型滤油器,目的是滤去较大的杂质微粒以保护液压泵,此外滤油器的过滤能力应为泵流量的两倍以上,压力损失小于0.02MPa。
⑵安装在泵的出口油路上:
此处安装滤油器的目的是用来滤除可能侵入阀类等元件的污染物。其过滤精度应为10~15μm,且能承受油路上的工作压力和冲击压力,压力降应小于0.35MPa。同时应安装
安全阀以防滤油器堵塞。
⑶安装在系统的回油路上:这种安装起间接过滤作用。一般与过滤器并连安装一背压阀,当过滤器堵塞达到一定压力值时,背压阀打开。
⑷安装在系统分支油路上。
⑸单独过滤系统:大型液压系统可专设一液压泵和滤油器组成独立过滤回路。
液压系统中除了整个系统所需的滤油器外,还常常在一些重要元件(如伺服阀、精密节流阀等)的前面单独安装一个专用的精滤油器来确保它们的正常工作。

选择要点
选用滤油器时,要考虑下列几点:
⑴过滤精度应满足预定要求。
⑵能在较长时间内保持足够的通流能力。
⑶滤芯具有足够的强度,不因液压的作用而损坏。
⑷滤芯抗腐蚀性能好,能在规定的温度下持久地工作。
⑸滤芯清洗或更换简便。
因此,滤油器应根据液压系统的技术要求,按过滤精度、通流能力、工作压力、油液粘度、工作温度等条件选定其型号。

测试原理:
※ 起泡点法测试原理:当滤膜和滤芯用一定的溶液完全浸润,然后通过气源在一侧加压(我们仪器里面有进气控制系统,可以稳定压力,调节进气),随着压力的增加,气体从滤膜的一侧放出,表现膜一侧出现大小、数量不等的气泡,通过仪器判断出对应的压力值就是泡点。
※ 扩散流法测试原理:扩散流测试是指当气体压力在滤芯起泡点值的80%时,这时还没有出现大量的气体穿孔而过,只是少量的气体先溶解到液相的隔膜中,然后从该液相扩散到另一面的气相中,这部分气体称之为扩散流。
※ 为什么扩散流的方法更好:起泡点值只是一个定性的值,从开始起泡到最后的群起泡是一个比较长的过程,不能准确的定量。而测量扩散流值是一个定量值,不但能准确的确定过滤器的完整性,而且还能反应出膜的孔隙率、流量和有效过滤面积等方面的问题,这也就是为什么国外厂家都用扩散流法测试完整性的原因。
※ 水侵入法测试原理:水侵入法专用于疏水性滤芯的测试,疏水性膜抗拒水,孔径越小,把水挤入疏水膜中需要的压力越大。所以在一定的压力下,测量挤入滤膜中的水流量来判断滤芯的孔径。

行业标准
CJ/T 3068-1997 高分子烧结微孔管式过滤器
GB/T 13554-2008 高效空气过滤器
GB/T 14295-2008 空气过滤器
GB/T 14382-2008 管道用三通过滤器
GB/T 17486-2006液压过滤器
HG/T 21637-1991 化工管道过滤器
HG/T 4085-2009 压力式纤维束过滤器
JB/T 7538-1994 管道用篮式过滤器
SY/T 0523-2008 油田水处理过滤器
YY-T 0142-1994 一次性使用输液、输血器具用空气过滤器
JB-T 7374-1994气动空气过滤器
HG-T 20570.22-1995 管道过滤器
JB-T 6417-1992 空调用空气过滤器
JB-T 9044-1999 高梯度磁过滤器
YY0286.1-2007 一次性使用精密过滤输液器
JB/T 10410-2004工业用水自动反冲洗过滤器

维护保养
①、粗滤过滤器
1、过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属宜损件,需特别保护;
2、当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质;
3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏;
4、如发现不锈钢钢丝网变形或损坏,需马上更换。
②、精密过滤器
1、精密过滤器的核心部位是过滤滤芯,过滤芯由特殊的材料组成,属宜损件,需特别保护;
2、当精密过滤器工作一段时间后,过滤器滤芯拦载了一定量的杂质,这时压力降增大,流速会下降,需及时清除过滤器内的杂质,同时要清洗滤芯;
3、在清除杂质时,特别注意精密滤芯,不得变形或损坏,否则,再装上去的滤芯,过滤后介质的纯度达不到设计要求;
4、某些精密滤芯,不能多次反复使用,如袋式滤芯、聚丙烯滤芯等;
5、如发现滤芯变形或损坏,需马上更换。
三。注意防锈,在法兰片处要刷油漆或者黄油,还要做保温

应用行业
⒈园林草坪、农业的灌溉。
过滤器
过滤器
⒉饮食、纺织、矿业、电子、铸造行业的总供水过滤系统。
⒊制浆造纸、冶金、机械行业的喷嘴用水过滤。
⒋食品、电力、矿业、冶炼业的一般循环水过滤。
⒌医药、石化炼油、空调系统或供暖系统冷却塔循环水的过滤。
⒍石油化工、机电、医药的污水离子交换预处理。

滤网
过滤器滤网主要为不锈钢丝网。
不锈钢丝网(不锈钢网)
材质:SUS201、202、302、304、316、304L、316L、321不锈钢丝
编织:平纹、斜纹、密纹编织而成
不锈钢丝网的规格1目--635目。密纹斜织的情况下可达到最高2800目。
304不锈钢网一般指 "18-8"(18%铬, 8%镍)大部分是基本的不锈钢合金,非常适合网布。可暴露于户外,并且在外界温度上升到1400华氏度时也不会生锈或被氧化。
304L不锈钢网与 T-304非常类似, 不同之处在于减少了含碳量,更利于编织与再次焊接。
316不锈钢网可通过加入2%的钼来稳定,T-316是一种"18-8"合金。它在盐水、硫磺水或在卤盐中比其它的铬镍不锈钢更不易被腐蚀。比如氯化物是一种的明显的一例。T-316最可贵的特点在于它在上升的温度时有着更强的抗蠕变能力。其它的机械特性与结构特点与T-304一样。
316L不锈钢网与T-316非常相似, 不同之处在于减少了含碳量,更利于编织与再次焊接。
用途:由于不锈钢具有耐酸、耐碱、耐磨、耐温等性能,常用于酸、碱环境条件下筛分(筛网)和过滤(滤网),石油工业作泥浆网、化工化纤工业作筛滤网、电镀工业作酸洗网

滤芯
顾名思义,精密滤芯是过滤器的心脏,滤芯一般主要用在油过滤、水过滤、空气过滤等过滤行业。
1、精密滤芯透气性:滤芯采用美国强疏水疏油的纤维滤材,同时采用透过性好同时强度高的骨架,降低过路造成的阻力。
2、精密滤芯高效性:滤芯采用了德国的细开孔海绵,能有效防止油水被高速气流夹带走,使过路下来的细小油滴聚集到滤芯海绵下端,并排向过滤器容器底部。
3、精密滤芯气密性:滤芯与滤壳的结合点采用了可靠的密封圈,确保气流不短路,防止杂质不经过滤芯而直接进入下游。
4、精密滤芯防腐性:滤芯采用防腐蚀的增强尼龙端盖与防腐滤芯骨架,能用于恶劣的工况。
