利用压缩空气做为动力源,是一种气动式正向位移的自吸泵,在国内泵类产品中属的一种泵类产品,是一种新型的输送机械。对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。而在其他的一些行业中,像环保、废水处理、建筑、排污、精细化中正在扩大它的市场份额,并具有其他泵不可替代的地位。

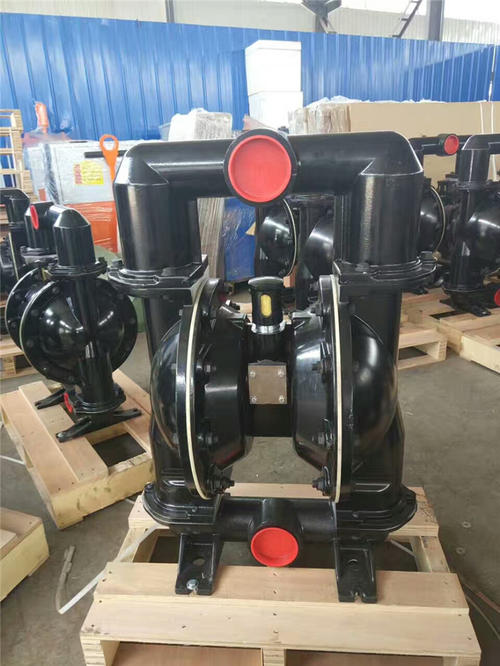

气动隔膜泵可以分为四种材质:塑料、铝合金、铸铁、不锈钢。荣鹏气动隔膜泵属于铝合金气动隔膜泵,具有质量可靠使用寿命长、噪音低、震动小、永不死机、做工精细等六大优点,既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。以满足不同使用者的需求。安置在各种特殊场合,用来抽送常规泵不能抽吸的介质。
气动隔膜泵一种由膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵,气动隔膜泵具有以下特点:
(1)隔膜泵不会过热:压缩空气作动力,在排气时是一个膨胀吸热的过程,气动泵工作时温度是降低的,无有害气体排出。
(2)隔膜泵不会产生电火花:气动隔膜泵不用电力作动力,接地后又防止了静电火花。
(3)隔膜泵可以通过含颗粒液体:因为容积式工作且进口为球阀,所以不容易被堵。
(4)隔膜泵对物料的剪切力极低:工作时是怎么吸进怎么吐出,所以对物料的搅动小,适用于不稳定物质的输送。
(9)隔膜泵可以输送的流体极为广泛,从低粘度的到高粘度的, 从腐蚀性得到粘稠的。
(14)隔膜泵百分之百的能量利用,当关闭出口,泵自动停机,设备移动、磨损、过载、发热。
气动隔膜泵工作原理在泵的两个对称工作腔中中各装有一块隔膜,由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀,通过配气机构将压缩空气引入其中一腔,推动腔内隔膜运动,而另一腔中气体排出。一旦到达行程终点,配气机构自动将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由进入配气阀,使膜片向右运动,则室的吸力使介质由入口流入,推动球阀进入室,球阀则因吸入而闭锁;室中的介质则被挤压,推开球阀由出口流出,同时使球阀闭锁,防流,就这样循环往复使介质不断从入口处吸入,出口处排出。
隔膜泵是靠压缩空气驱动。定向空气分配阀和导向阀,称为:“气室”,都设置在泵的中心部位。介质流动通过两个汇流管和外隔膜室,称为“介质室”。通常止回阀(球型或片型)都设置在每个外隔膜室的顶部或底部或共用一汇流管。这两个外隔膜室靠吸口和出口接头连接起来,泵是自吸的。
在操作中,空气分配阀交替控制每隔膜的增压。在每次冲程后,阀将自动变换位置,使空气得以切换至另一隔膜室,使两边隔膜室形成交替的吸液和压送冲程,隔膜在平行路径里移动,空气阀无油润滑油需求,这就是的运行方式;洁净、干燥的空气更能提高泵的性能。
介质通过隔膜泵时,止回阀一开一关这使得每个外隔膜室交替地填充和排出,止回阀对压力差做出反应。球阀止回阀可处理含小颗粒的介质,而片阀止回阀可以处理含接近管径尺寸大小软颗粒的介质。
当空气分配阀让压缩空气进入左隔膜室,隔膜受压往外推出,而形成压送冲程,在压送部内的介质即受力离开左面外隔膜室、止回阀、汇流管,而后由泵的出口流出,排出口位置可以是顶部、底部、或侧面。当左隔膜室受压推出时,隔膜连接杆在内部拖动右隔膜向内缩回止回阀充满流体,在这一循环动作完成后,空气分配阀将自动地变换位置,使空气切换至另一隔膜室,反向重复上述循环动作。
