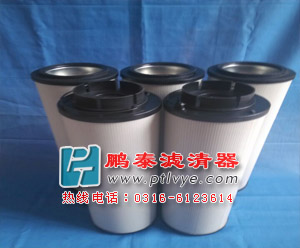

风电风机齿轮箱滤芯工作原理及滤芯参数：销售MEH1436RNTF10N/M50

过滤器为双级过滤,两只滤芯精度分别为10μm和25μm,正常工作状态时,润滑油经过10μ滤芯过滤当10μm滤芯堵塞,差压≥4bar时,单向阀打开,润滑油经过25μm滤芯过滤.过滤器前后差压有差压发讯器监控,当差压≥3bar时发讯,
提示更换滤芯。(注意:当润滑系统刚启动,润滑油温度未达到正常工作油温(40℃)要求时,油液黏度高,通过过滤器滤芯时可能会形成比较高的压差,此时差压发讯器讯号仅作参考,不作为动作信号.)过滤器前有测压接头,可用压力表测系统压力;过滤器顶部有排气阀,用于排除润滑油中的气体.  钎焊式冷却器为优质不锈钢板片生产，用于进行水油热交换.
润滑装置工作工作油泵向系统提供压力润滑油,润滑油经过单筒双精度过滤器后到
温控阀该温控阀,根据润滑油的温度控制润滑油的流向当温度＜45℃时润滑油直接进入齿轮箱;当温度≥45℃时温控阀开始动作使得润滑油经冷却器冷却后再进入到齿轮箱.在齿轮箱的入口装有压力传感器(设定值0～0.6bar可调)用于检测润滑油的压力.泵出口设有安全溢流阀,系统压力≥12bar时,安全溢流阀开启,回油到齿轮箱

贺德克滤芯能有效除去液体中悬浮物，微粒等。流量大，压力损失小。滤渣负荷高，使用寿命长。可以承受较高的过滤压力。根据被过滤液体的性质，滤芯有多种不同的材质可供选择，使滤芯与滤液有良好的相容性。
二、主要性能: 　　
1。过滤精度高，压差小，流量大，纳污量大使用寿命长； 　　
2。过滤孔径内小外大，具有良好深层过滤效果； 　　
3。滤芯由不同多种材料制成，确保各种液体过滤要求，达到最佳过滤效果。 　　
二、主要技术性能指标： 　　1
、过滤精度：1μm，5μm，10μm，20μm，30μm，50μm，75μm，100μm； 　　
德国贺德克(HYDAC Technology GmbH)拥有40多年自动化经验，专业生产用于流体过滤技术、液压控制技术、电子测量技术的元件和装置，是世界著名的过滤器、蓄能器、液压阀、电子产品、管夹、电磁铁、液压系统总成等产品的液压件制造商。HYDAC产品的应用范围十分广泛，几乎覆盖各行各业，尤其在冶金工业、汽车工业、电力设备、化工、工程机械、造纸工业、造船工业以及机床制造等领域都得到广泛应用。
产品简介：
 过滤材料：采用优质的玻璃纤维滤材
 过滤精度：从1、3、6、12、25……μm 过滤比：X≧100
 结构强度：1.0Mpa, 2.0Mpa, 16.0Mpa, 21.0Mpa
 使用范围：用于液压、润滑系统的压油过滤，用以滤除系统中污染物，保证系统的正常运行
测试标准：
 滤抗破裂性验证按ISO 2941
 滤芯结构完整性按 ISO 2943
 滤芯相容性验证按 ISO 2943
 过滤器过滤特性按 ISO 4572
 过滤器压差特性按 ISO 3968
 流量—压差特性试验按 ISO 3968

滤芯型号：T0660 M    010   BN / Z
                   （1）（2）（3）（4） （5）
说明：（1）系列号 :
           （2）压力：H-21MPa M-16MPa C-3.0MPa L-1.6MPa
           （3）精度：1-3um 3-5 um 5-12 um 20-25 um……..
             (4) 材料：玻纤滤纸-BN 不锈钢编织网-W 木浆滤纸-P 不锈钢烧结网-V
            （5）密封材料：Z-氟胶圈   D-丁晴胶圈
